Байгаль орчны туршилтын камерт зориулсан 4 цилиндртэй поршений компрессор

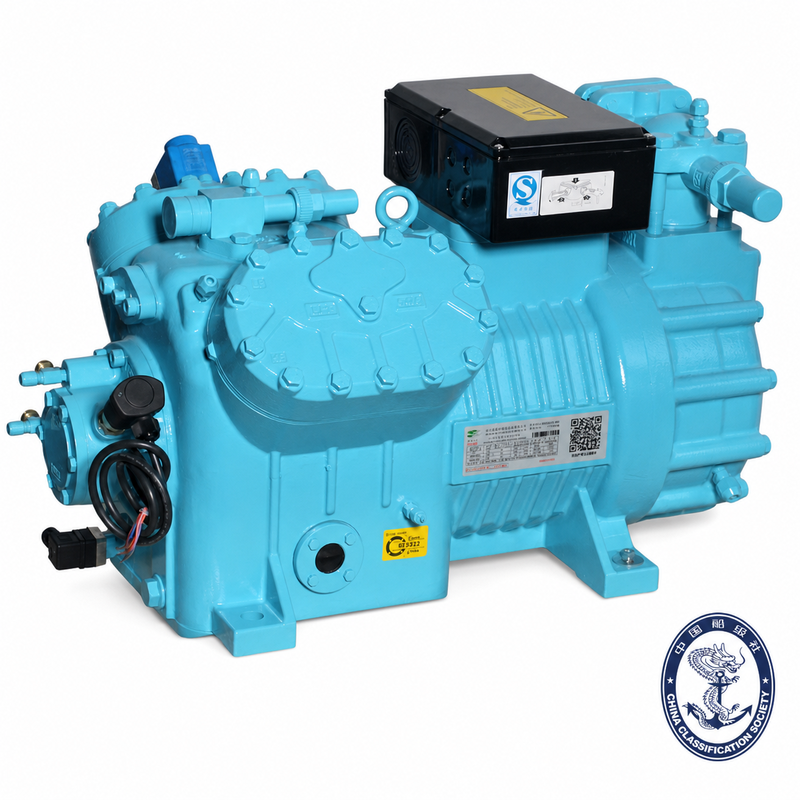

T-Series L4 нь дөрвөн цилиндртэй хагас герметик поршений хөргөлтийн компрессор бөгөөд байгаль орчны симуляцийн туршилтын камер, цаг уурын туршилтын төхөөрөмж, арилжааны хөргөлт, том хүйтэн агуулах, хүйтэн гинжин хэлхээнд тээвэрлэхэд зориулагдсан. 73.6–84.5 м³/цаг нүүлгэн шилжүүлэх чадвартай L4 шугам нь BTF4H-15.3ZE / BTF4G-20.3ZE (73.6 м³/ц, 4×φ70×55 мм) болон BTF4H-25.3GE / BTF4G-80.3G (BTF4G-34.h) гэсэн дөрвөн загварыг хамардаг. 4×φ75×55 мм) — 13.3 кВт-аас 22 кВт хүртэлх хөдөлгүүрийн нэрлэсэн чадалтай, R507A үйлчилгээний нөхцөлд 44.4 кВт хүртэл нэрлэсэн хөргөлтийн хүчин чадалтай.

L4 нь R22, R404A, R507A хөргөгчийг хүлээн авдаг бөгөөд загвар болон хөргөлтийн бодисоос хамааран +7.5°C-аас -45°C хүртэл уурших температурыг 20°C хүртэл сорох температуртай 50 Гц давтамжтайгаар ажилладаг. Нэгж бүр нь 3-р үеийн T-Series загвараар бүтээгдсэн: хатууруулсан цилиндрийн цооног бүхий оновчтой цутгамал их бие, яндангийн импульсийг чийгшүүлж, дуу чимээг бууруулдаг цилиндрийн толгой, яндангийн үр ашгийг дээшлүүлэх хүчирхэг хавхлагын хавтан, илүү сайн тосолгооны болон шүүрлийн эрсдэлийг бууруулахын тулд сайжруулсан холхивч, моторын ачааллыг бууруулж, илүү үр ашигтай ажиллах. Нимгэн цагирагтай поршений загвар нь дотоод үрэлтийн алдагдлыг багасгадаг.

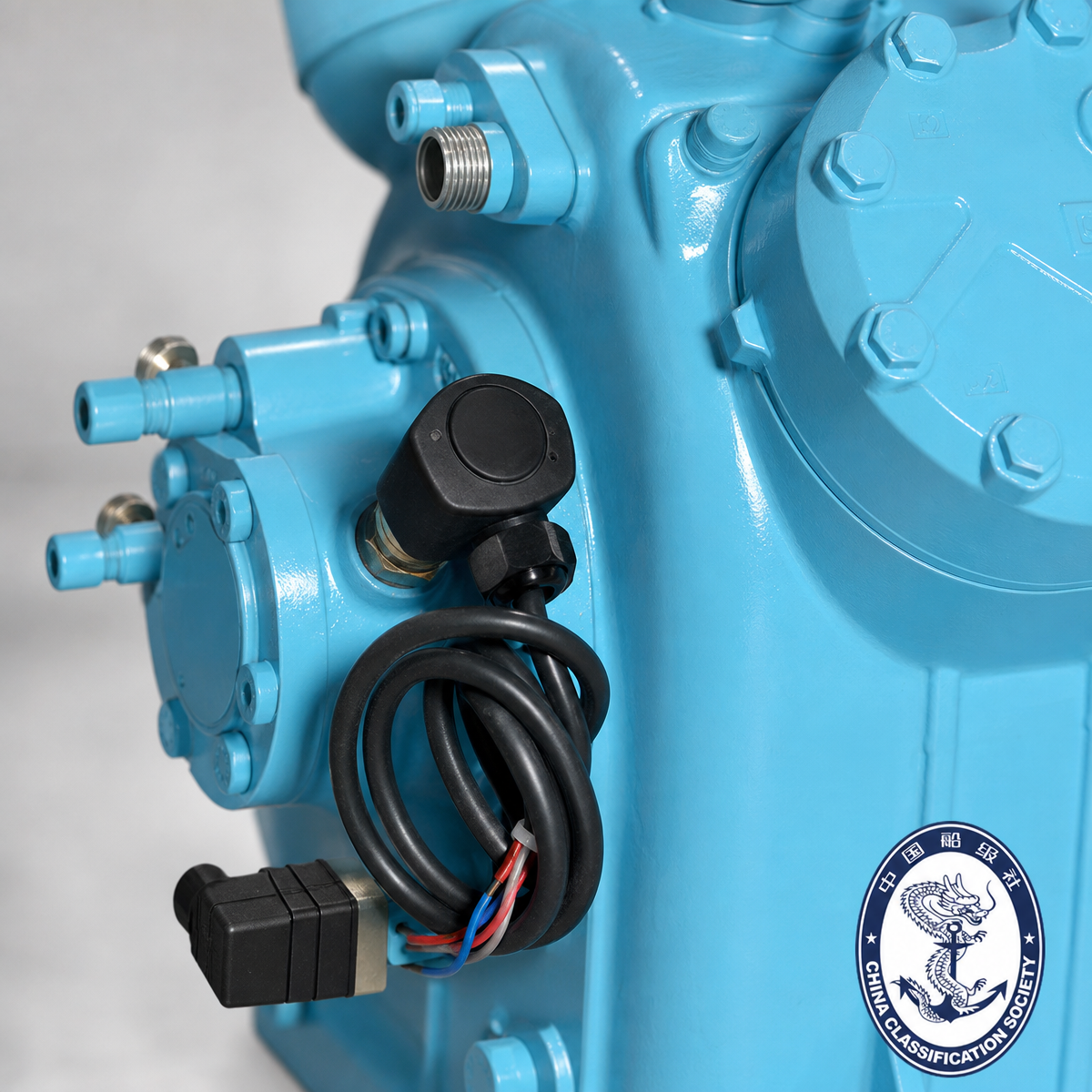

Хамгаалалт нь стандартын дагуу бүрэн хийгдсэн: гадагшлуулах температур мэдрэгч, тосны даралтын зөрүүг хянах, соронзон тосны шүүлтүүр, картер халаагч, 12 порттой холболтын зохион байгуулалт нь суурилуулалтыг цэвэр байлгаж, засвар үйлчилгээг хялбар болгодог. L4-ийг Хятадын Ангилалын Нийгэмлэгийн (CCS) Төрөл батлах гэрчилгээ (№ ZG24PTB00058_01, 2029-10-28-ны өдөр хүчинтэй) -аар CCS Жэжян дахь салбараас олгосон бөгөөд L4 цувралыг CCS Ruselo-G-ийн загас агнуурын усан онгоцонд дотоодын болон далай тэнгист суурилуулах шаардлагыг хангасан. Загас агнуурын хөлөг онгоц (2021) ба Загас агнуурын хөлөг онгоцны хууль ёсны хяналтын техникийн дүрэм (2019).

Боломжийн байдал:

Тоо хэмжээ:



Лавлагаа Сагсанд нэмэх 天猫购买

Загвар:
BTF4H-15.3Z~BTF4G-30.3G
Брэнд:
Blait

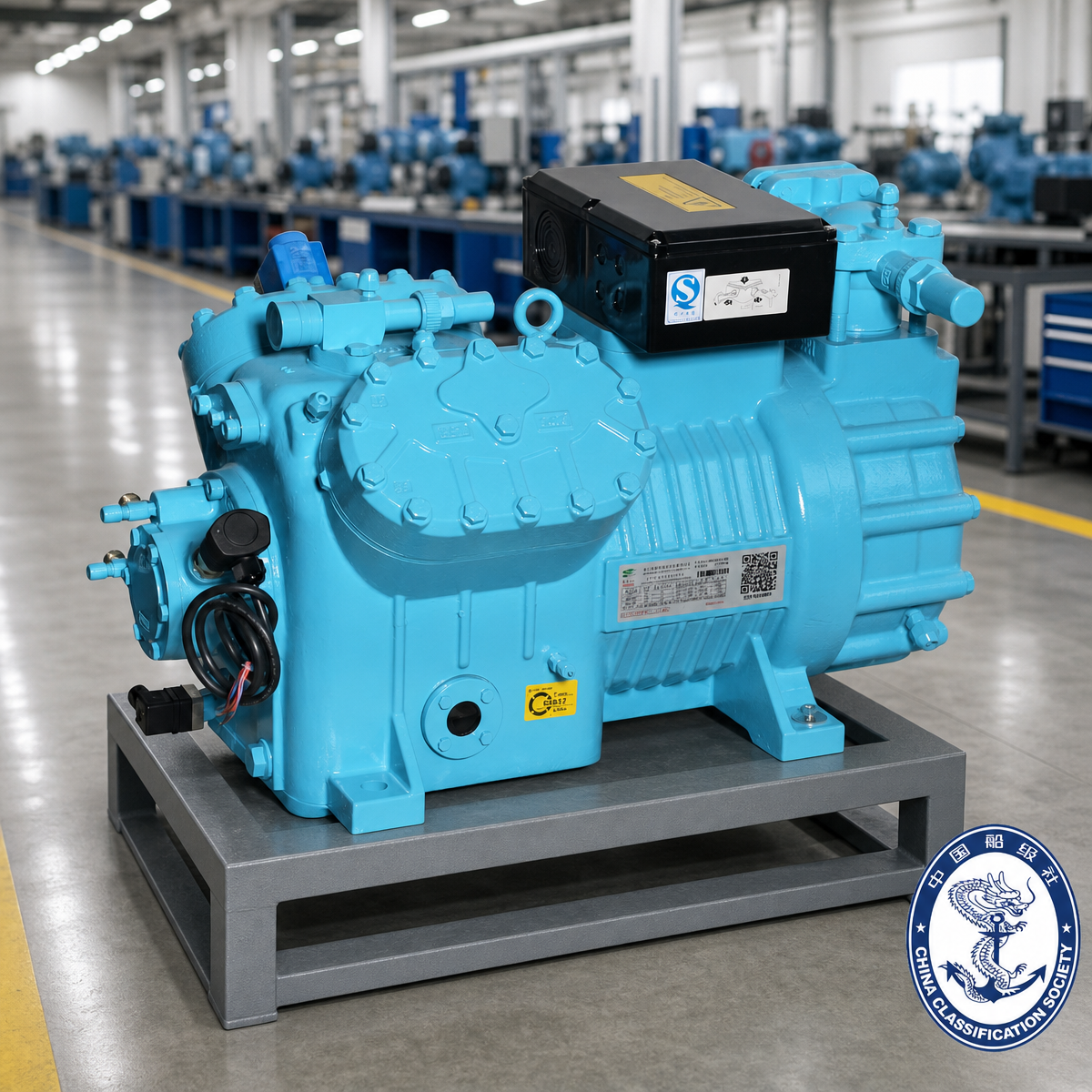

T-Series L4 том дөрвөн цилиндртэй хагас герметик поршений компрессор нь T-Series нэг шатлалт поршений шугамын ажлын ангилал бөгөөд голчлон байгаль орчны загварчлалын туршилтын камер, цаг уурын туршилтын төхөөрөмжид зориулагдсан бөгөөд арилжааны хөргөгч, том хүйтэн агуулах, хүйтэн гинжний тээвэрлэлт зэрэгт зориулагдсан. Нэг L4 төхөөрөмж нь хоёр цилиндртэй болон жижиг дөрвөн цилиндртэй машинууд ханасан дундаас өндөр даацын хүрээг хамарч, нэг авсаархан хүрээнээс 73.6–84.5 м³/ц нүүлгэн шилжүүлэлт хийж, үйлчилгээний бүх цэгүүдэд засвар үйлчилгээ хийх боломжийг нээлттэй байлгадаг.

Дизайн бүтээх. L4 нь 3-р үеийн T-Series архитектур дээр бүтээгдсэн. Цутгамал их бие нь шинэ дүр төрх, бүтцийн өндөр бат бэх бүхий оновчтой бүтэцтэй дизайныг ашигладаг бөгөөд цилиндрийн цооногийг тасралтгүй ажиллах үед бат бөх чанарыг сайжруулахын тулд хатууруулдаг. Дахин профиль хийсэн цилиндрийн толгой нь яндангийн лугшилтыг чийгшүүлж, үйл ажиллагааны дуу чимээг бууруулдаг. Шинэ хавхлагын хавтан нь яндангийн үр ашгийг дээшлүүлж, цочролын эсэргүүцлийг нэмэгдүүлдэг. Сайжруулсан холхивч нь тосолгооны үр нөлөөг нэмэгдүүлж, босоо амны тэнхлэгийг барьж авах эрсдлийг бууруулдаг. Мотор нь үйл ажиллагааны өндөр үр ашиг, илүү их ачааллын хүчин чадал, өргөтгөсөн үйл ажиллагааны хүрээг хангах зорилгоор оновчтой болсон. Поршений бүтцийг илүү нимгэн цагирагийн профайлаар дахин зохион бүтээсэн бөгөөд ингэснээр нүхний хэмжээг багасгаж, дотоод үрэлтийн алдагдлыг багасгах болно - эдгээр өөрчлөлтүүд нийлээд чичиргээ багасч, үйлчилгээний хугацааг уртасгадаг.

Загварын шугам. L4 гэр бүл нь нүүлгэн шилжүүлэх хоёр бүлэгт дөрвөн загвараас бүрдэнэ.

Загварын	шилжилт (м³/цаг)	Цилиндрийн тохиргоо	Хөдөлгүүрийн нэрлэсэн хүч
BTF4H-15.3ZE	73.6	4 × φ70 × 55 мм	13.3 кВт
BTF4G-20.3ZE	84.5	4 × φ75 × 55 мм	16.9 кВт
BTF4H-25.3GE	73.6	4 × φ70 × 55 мм	18.5 кВт
BTF4G-30.3GE	84.5	4 × φ75 × 55 мм	22 кВт

Хөргөгч ба үйлчилгээний хамрах хүрээ. L4 нь R22, R404A, R507A-г хүлээн авдаг. T-Series товхимол дахь гүйцэтгэлийн өгөгдлийг 50 Гц, 20°C сорох температурт, шингэний хөргөлтгүй, 30–50°C-ийн конденсацийн температур ба ууршилтын температур +7.5°C-аас -45°C (R404A/R507A) эсвэл -22°C-ийн температурт (хэрэглээ тус бүрд тусгайлан зориулсан диаграммтай) хэмжигддэг. хамрах мотор 1 / мотор 2 / мотор 3 ачааллын алхам, нэмэлт хөргөлтийн ажиллагаа, электрон шингэн шахах хяналт.

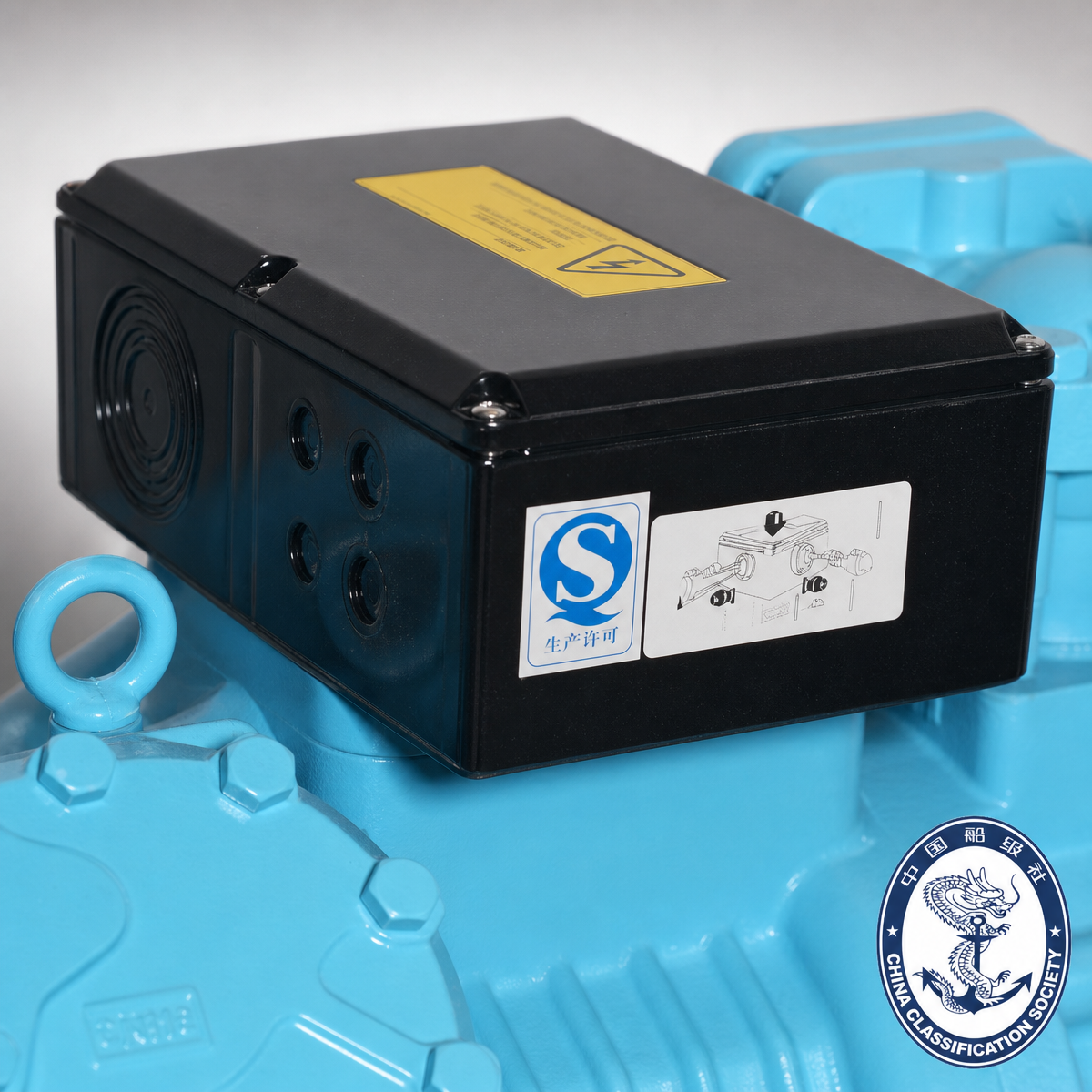

Хамгаалалт ба үйлчилгээний зохион байгуулалт. L4 компрессор бүр иж бүрэн 12 порттой холболтын зохион байгуулалттай: өндөр даралтын холболт, гадагшлуулах температур мэдрэгч холбогч, нам даралтын холболт, шингэн шахах электрон хяналтын порт, тос дүүргэх залгуур, тос зайлуулах, соронзон тосны шүүлтүүр, тос буцах (тос тусгаарлагч), хайрцгийн халаагуур, тосны даралтын дифференциал холболт (+/−), тосны даралтын электрон холбогч. Сорох болон зайлуулах шугамын хэмжээ нь нүүлгэн шилжүүлэлттэй - 42 мм (1 5/8 ') эсвэл 54 мм (2 1/8 ') L4 мужид 28 мм (1 1/8 ') ялгадастай байдаг тул хоолой нь стандарт хөргөлтийн гулгуурт бүрэн нийцдэг. Эрчим хүчний хяналтыг (алхам буулгах) хүсэлтийн дагуу 4-cylinder5%10 загвараар авах боломжтой. ачааллын алхам.

Худалдан авагчид яагаад L4-ийг сонгодог вэ? Дөрвөн цилиндртэй тэнцвэржүүлэгч нь жигд эргүүлэх момент ба чичиргээ багатай, хагас герметик хийц нь машиныг ашиглалтын хугацаанд битүүмжилж, картерыг ашиглалтад оруулахад нээлттэй байлгаж, CCS төрлийн зөвшөөрөл (4-р хэсэг) нь L4-ийг ангилсан загас агнуурын хөлөг онгоцонд шууд суурилуулах боломжтой болгодог - энэ нь ихэнх арилжааны поршений шугамд байдаггүй.

Үнэлгээний суурь: 50 Гц · сорох температур 20°C · шингэний нэмэлт хөргөлтгүй. Q₀ = хөргөх хүчин чадал (кВт), Pe = оролтын хүч (кВт). Доорх утгыг T-Series техникийн үзүүлэлт ба гүйцэтгэлийн хүснэгтээс авсан болно; жагсаасан сүлжээнээс гадуур нөхцөлд (жишээ нь, R404A/R507A -30°C-аас доош) T-Series сонголтын програм хангамж хэрэгжинэ.

2.1 Механик ба цахилгаан

Параметр	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
Шилжилт (м³/цаг)	73.6	84.5	73.6	84.5
Цилиндр × цооног × цус харвалт (мм)	4 × φ70 × 55	4 × φ75 × 55	4 × φ70 × 55	4 × φ75 × 55
Моторын нэрлэсэн хүч (кВт)	18 / 13.3	27.5 / 16.9	25 / 18.5	30/22
Газрын тосны цэнэг (L)	4.5	4.5	4.5	4.5
Цахилгаан хангамж (3~)	220–240 В / 380–420 В (50 Гц); 380–400 В / 440–480 В (60 Гц)
Хамгийн их ажиллах гүйдэл (A)	36.7	43.9	44.0	51.2
Эхлэх гүйдэл (A)	97.0 / 150.0	97.0 / 150.0	125.0 / 211.0	141.0 / 233.0
Жин орно. хөргөлтийн тос (кг)	183	192	194	206
Сорох шугам SL (мм)	42 (1 5/8')	54 (2 1/8')	54 (2 1/8')	54 (2 1/8')
Ус зайлуулах шугам DL (мм)	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')	28 (1 1/8')
Хөргөгч бодис	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A

2.2 Хөргөлтийн хүчин чадал ба оролтын хүч — R404A / R507A (50 Гц, 20°C сорох, шингэний нэмэлт хөргөлт байхгүй)

Загварын	нөхцөл. (°C)	Ууршилт. (°C) →	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF4H-15.3ZE	30	Q₀ (кВт)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		Pe (кВт)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	Q₀ (кВт)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		Pe (кВт)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	Q₀ (кВт)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		Pe (кВт)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	Q₀ (кВт)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		Pe (кВт)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	Q₀ (кВт)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		Pe (кВт)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	Q₀ (кВт)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		Pe (кВт)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
BTF4G-20.3ZE	30	Q₀ (кВт)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		Pe (кВт)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	Q₀ (кВт)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		Pe (кВт)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	Q₀ (кВт)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		Pe (кВт)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
BTF4G-30.3GE	30	Q₀ (кВт)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		Pe (кВт)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	Q₀ (кВт)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		Pe (кВт)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	Q₀ (кВт)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		Pe (кВт)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 Хөргөх хүчин чадал ба оролтын хүч — R22 (50 Гц, 20°C сорох, шингэний нэмэлт хөргөлт байхгүй)

Загварын	нөхцөл. (°C)	Ууршилт. (°C) →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	Q₀ (кВт)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		Pe (кВт)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	Q₀ (кВт)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		Pe (кВт)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	Q₀ (кВт)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		Pe (кВт)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	Q₀ (кВт)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	Q₀ (кВт)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	Q₀ (кВт)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
BTF4G-20.3ZE	30	Q₀ (кВт)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	Q₀ (кВт)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	Q₀ (кВт)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
BTF4G-30.3GE	30	Q₀ (кВт)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	Q₀ (кВт)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	Q₀ (кВт)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 CCS-р баталгаажуулсан нэрлэсэн нөхцөл (R507A, гэрчилгээний хавсралтаар)

Загвар	тооцооны даралт	Шилжилт (м³/цаг)	Нэрлэсэн нөхцөл (°C)	Нэрлэсэн хурд (р/мин)	Нэрлэсэн хүчин чадал (кВт)	Нэрлэсэн чадал (кВт)
BTF4H-15.3ZE	3.2 МПа	73.6	−31.5 / 40.5	1450	12.0	10.7
BTF4G-20.3ZE	3.2 МПа	84.5	-31.5 / 40.5	1450	14.2	12.7
BTF4H-25.3GE	3.2 МПа	73.6	−6.5 / 43.5	1450	38.8	18.6
BTF4G-30.3GE	3.2 МПа	84.5	−6.5 / 43.5	1450	44.4	21.6

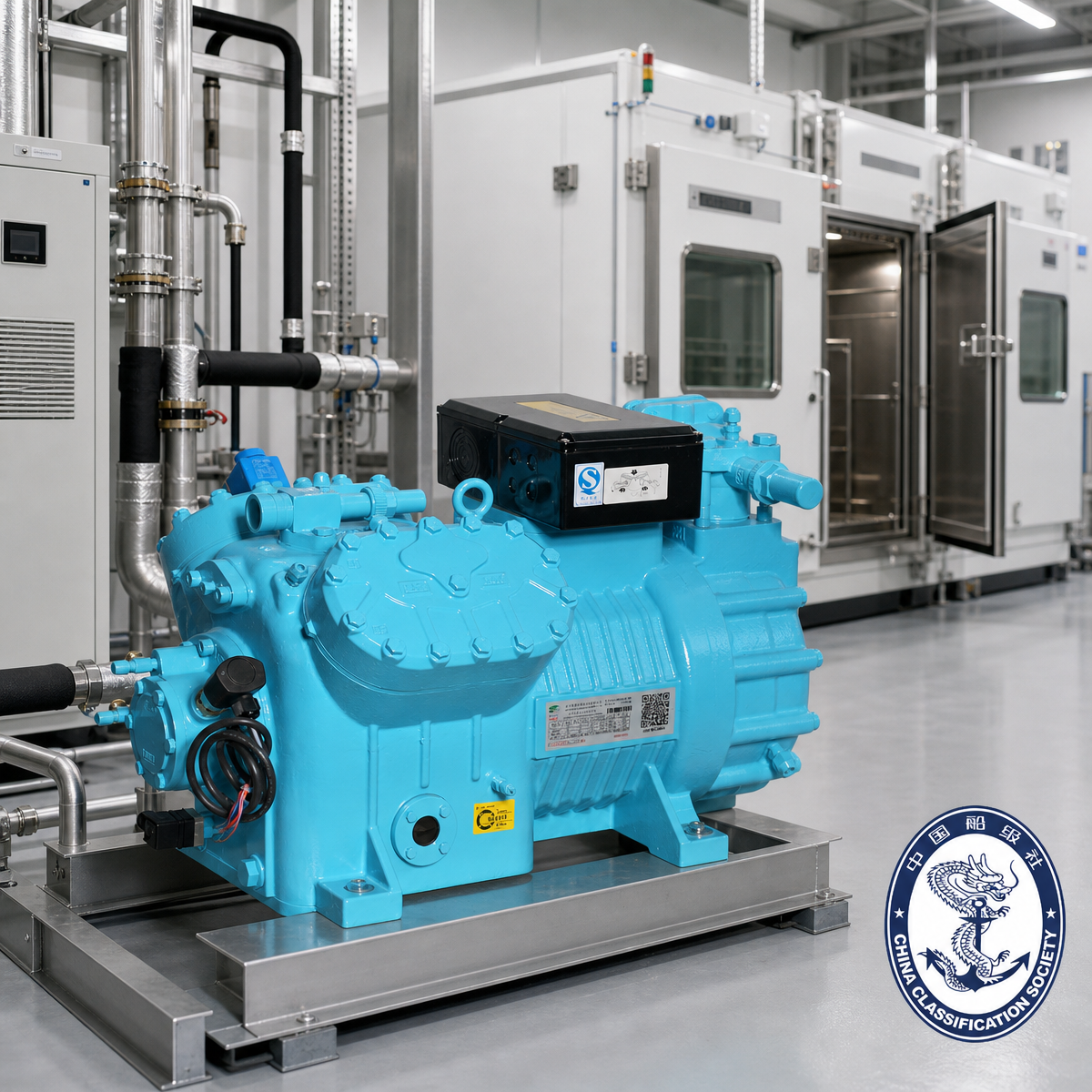

Байгаль орчны симуляцийн туршилтын камерууд (анхдагч хэрэглээ). Байгаль орчин / цаг уурын туршилтын камерууд нь L4-ийн тэргүүлэх хэрэглээ юм: камерын компрессор нь гүн бага температур болон өндөр температурт дугуйнуудад тогтвортой тогтоосон цэгийг барьж, хурдан хөргөж, хамгийн бага үйлчилгээтэй олон жил давтагдсан туршилтын циклийг найдвартай ажиллуулах ёстой. L4 нь өгөгдлийн хуудасны баримт бичгийн тэнхлэг бүр дээрх үүрэг хариуцлагыг хангадаг.

Хөргөлтийн тохируулга — R404A ба R507A нь стандарт камерын хөргөлтийн бодис бөгөөд хоёулаа хэвлэгдсэн гүйцэтгэлийн хүснэгтэд хамрагдсан болно (хуучин камеруудын хувьд R22 дээр нэмсэн);
Гүн нам температурын чадавхи — R404A/R507A хүснэгтүүд нь 30–50°С-ийн конденсацын үед ууршдаг -45°C хүртэл ажилладаг (жишээ нь BTF4G-30.3GE: −45°C / 30°C-ийн конденсацын үед 12.57 кВт), камерын ердийн нам температурын хязгаарыг дэмждэг;
Температурын ангиллын тархалт - нэг цувралын дотор Z (дунд-бага температур) загварууд нь бага температурт камерын төрлүүдийг хамардаг бол G (дунд-өндөр температур) загвар нь орчны болон өндөр температурын циклийн камеруудыг хамардаг тул нэг бүтээгдэхүүний гэр бүл нь камерын шугамыг хамардаг;
Хоёр шатлалт хүчин чадлын хяналт (50% / 100%) - камерын хянагч нь богино эргэлт, элэгдлийг бууруулах, хэмжсэн орчныг тогтворжуулахгүйгээр тогтоосон цэгийг барих боломжийг олгодог;
Хагас герметик битүүмжилсэн кранккартер + соронзон тосны шүүлтүүр - туршилтын тоног төхөөрөмжийн ердийн, урт, хараа хяналтгүй ажиллах хугацаанд бага алдагдал, цэвэр тосны хэлхээ.

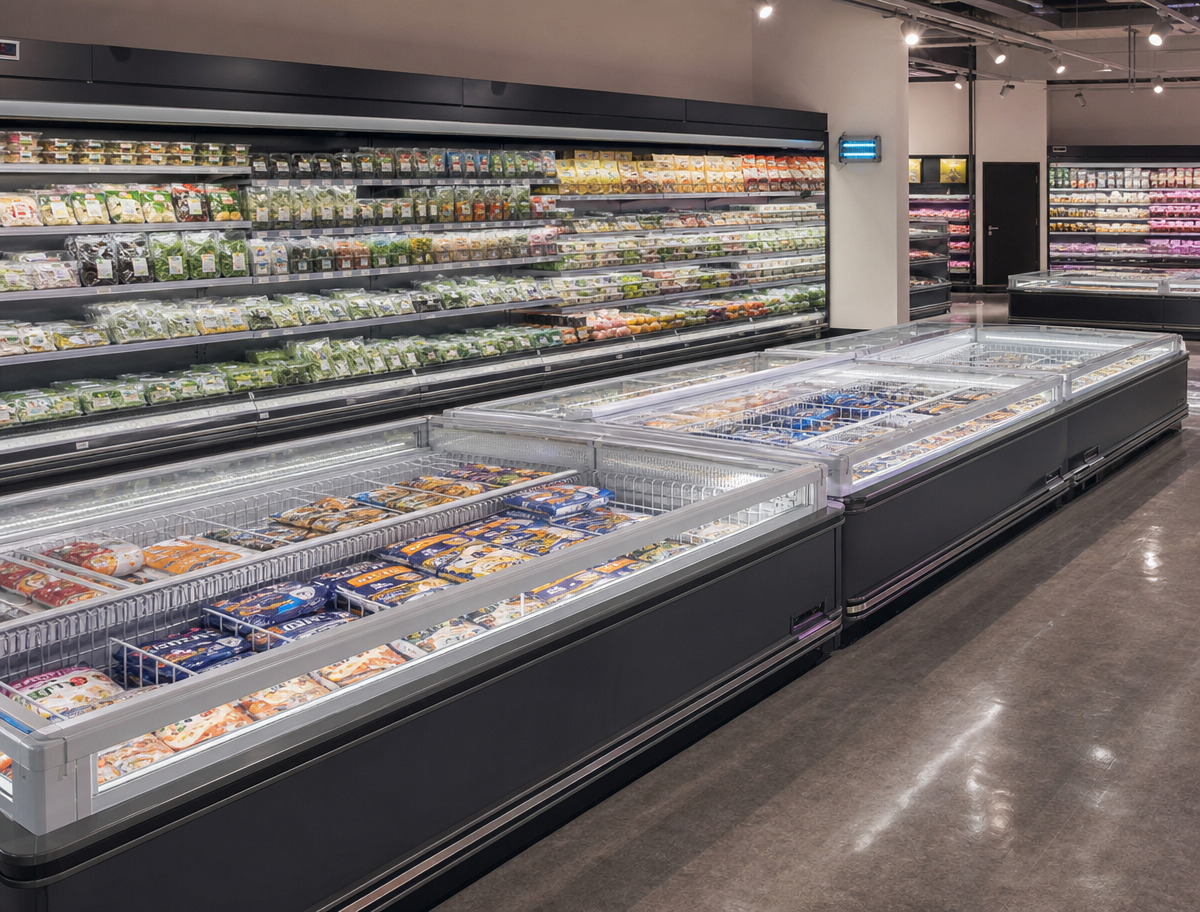

Арилжааны хөргөгч. L4-ийн 73.6–84.5 м³/цаг багтаамжтай, R22/R404A/R507A хамрах хүрээ нь түүнийг супермаркетуудын бага температурт хайрцаг, жижиглэн худалдааны хөлдөөгч систем, дунд оврын арилжааны хөргөлтийн үйлдвэрүүдийн стандарт драйвер болгож, нэг төхөөрөмж нь 12-44 кВт-ын хүчин чадалтай хөргөлтийн төхөөрөмж (CS) нэрлэсэн хөргөлтийн машиныг ачаалахгүйгээр тээвэрлэх ёстой.

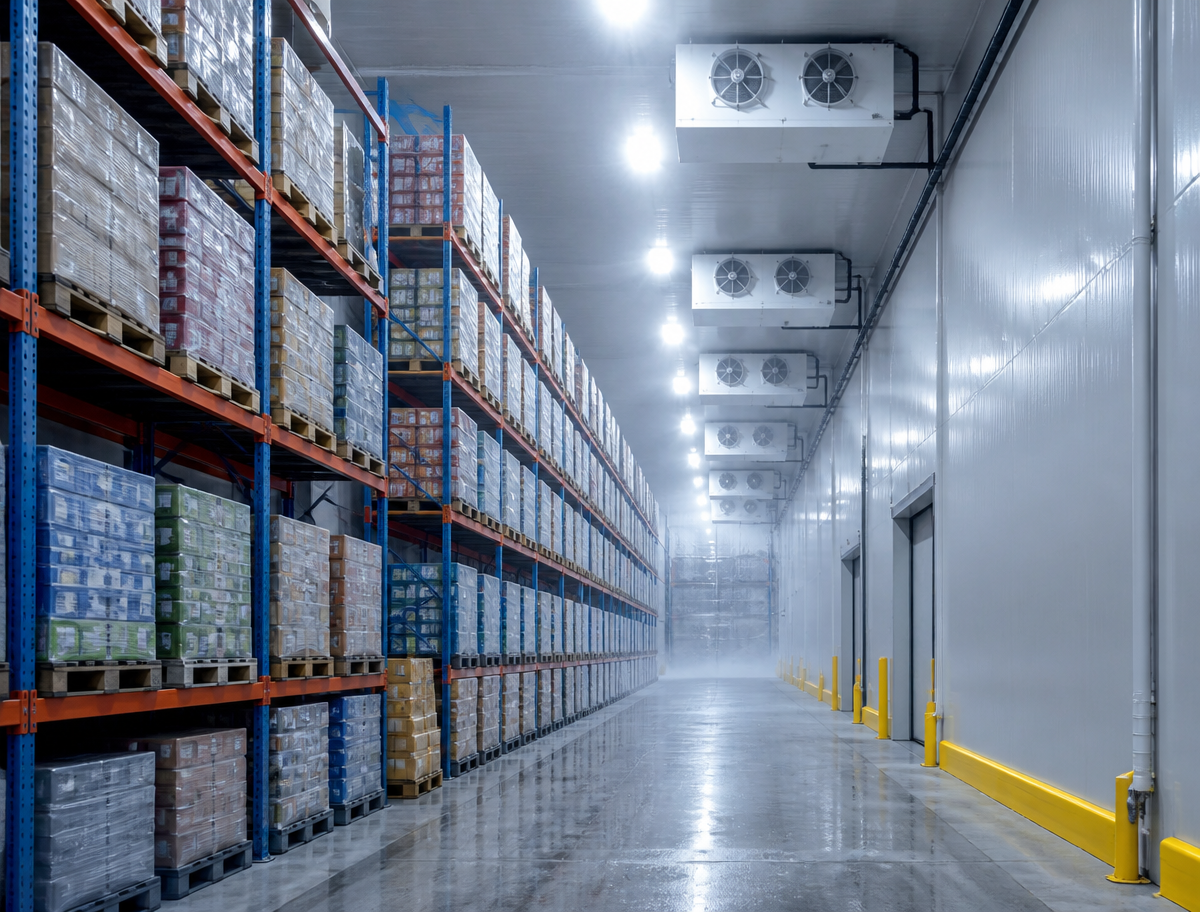

Том хэмжээний хүйтэн хадгалах төхөөрөмж. Хөлдөөсөн болон боловсорч гүйцсэн агуулахын хувьд L4 нь дунд багтаамжийн зурваст тав тухтай суудаг: R22 гүйцэтгэлийн хүснэгт нь 30-50 ° C-т ууршдаг -40 ° C хүртэл үргэлжилдэг (жишээ нь BTF4G-30.3GE нь -30 ° C-д 18.55 кВт-ын хүчин чадал өгдөг / 30A4R), ширээ 40A45 гүн хөлдөөсөн дэлгүүрүүдэд -45°С хүрнэ. Дөрвөн цилиндртэй тэнцвэржүүлэгч нь 24/7 цагийн турш ажиллах үед чичиргээ бага байлгаж, хагас герметик битүүмжилсэн картер нь олон жилийн тасралтгүй үйлчилгээний явцад гоожсон засварыг багасгадаг.

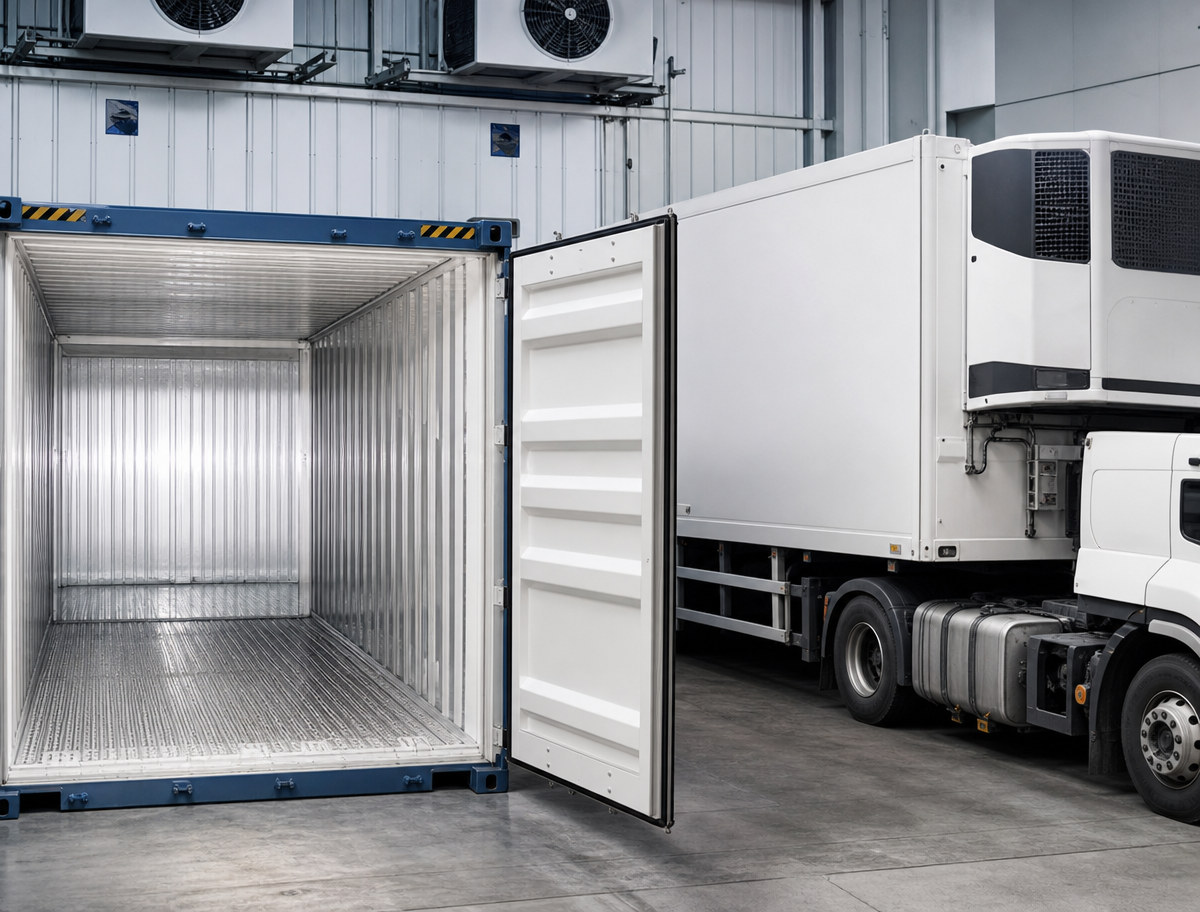

Хүйтэн гинжин тээвэр, логистик. Хүйтэн гинжин хэлхээний дэд бүтцийн худалдан авагчид L4-ийг авсаархан 4×φ70×55 / 4×φ75×55 хүрээтэй (хөргөлтийн тосыг оруулаад 183–206 кг) сонгодог бөгөөд энэ нь стандарт гулсуур болон чингэлэг хөргөлтийн зохион байгуулалттай, 50 Гц / 220–480 V холболттой, уян хатан холболттой, ердийн хүйтэн гинжний үйлдвэрийн газрын тос ялгагч, хүлээн авагч, хяналтын хавхлагын зохион байгуулалтад шууд буулгана. ~!phoenix_var8_1!~

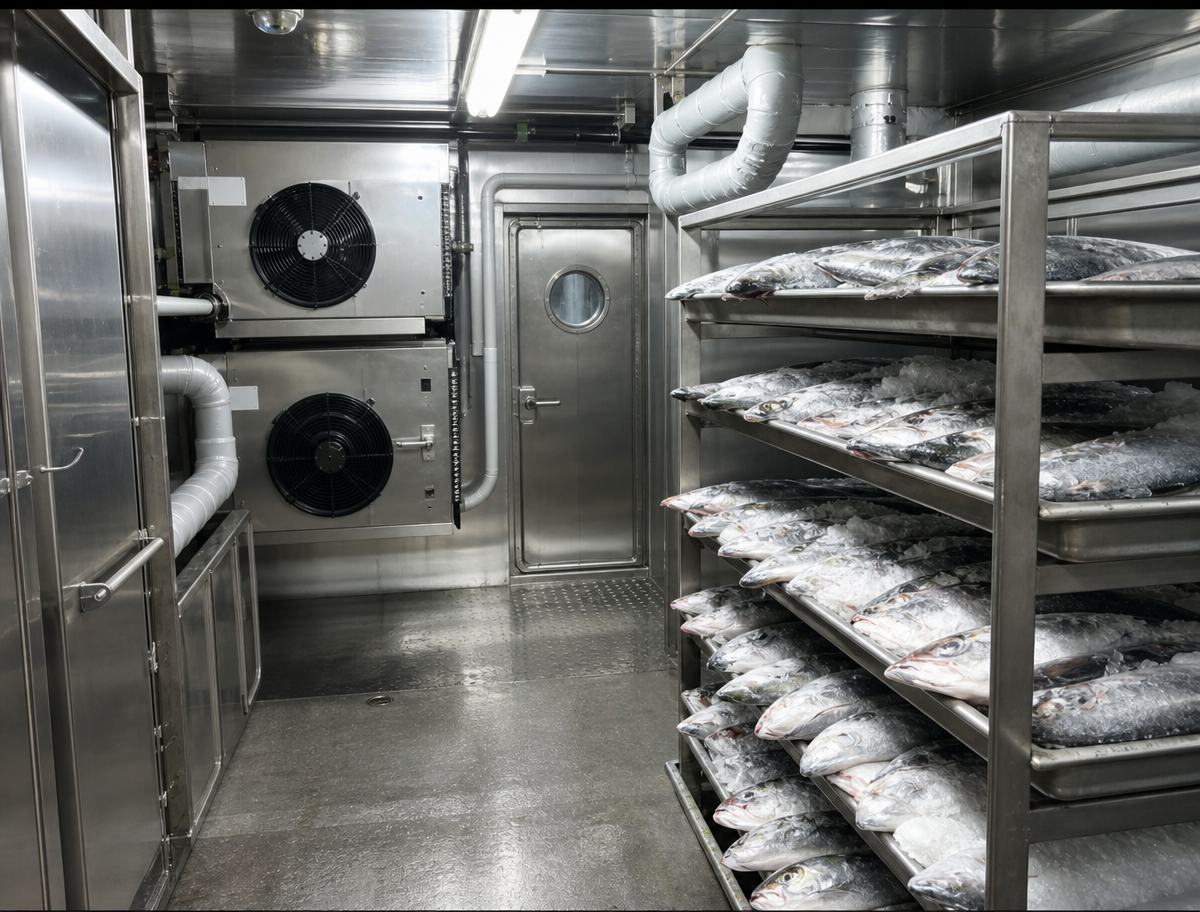

Далайн хөргөлт (CCS төрлийг зөвшөөрсөн). Гэрчилгээний 'Тохирсон' заалт нь дотоодын загас агнуурын хөлөг онгоц болон далайд явдаг загас агнуурын хөлөг онгоцыг хамарна. Загас агнуурын хөлөг онгоцон дээр L4 тавцангийн хөргөлтийн үйлдвэрүүдийг хөлөг онгоцны тавцангийн доороос барьдаг. Ангиллын зөвшөөрөл нь бүтээгдэхүүний хяналтын батлагдсан схемийн дагуу CCS маркшейдерийн хяналт бүхий ангиллын хөлөг онгоцонд компрессор суурилуулж, хөлөг онгоц бүтээгчид болон засварын төслүүдийг дагаж мөрдөхөд тулгарч буй томоохон саад тотгорыг арилгана гэсэн үг юм. Зөвшөөрөгдсөн R507A нэрлэсэн цэгүүд (−31.5/40.5°C ба −6.5/43.5°C) нь хөлдөөх болон хөргөсөн загас барих үүргийг хоёуланг нь хамарна.

Ердийн системийн тохиргоо. T-Series арилжааны хөргөлтийн схемд компрессор нь газрын тосны хэлхээн дээр тос тусгаарлагч, тосны шүүлтүүр, тосны шахуурга, тосны даралтын дифференциал унтраалга, тосны түвшний хяналтын шилтэй ажилладаг; электрон тэлэлтийн хавхлагатай ууршуулагчийн хэлхээ ба нам даралтын тал дээр даралтыг зохицуулах хавхлага; мөн конденсатор, хүлээн авагч, хатаагч шүүлтүүр, ороомог хавхлага, термостатик тэлэлтийн хавхлага ба өндөр даралтын тал дахь шалгах хавхлагууд - L4-ийн 12 портын зохион байгуулалт нь энэ зохицуулалттай нэг нэгээр нь таарч байна.

T-Series L4 хагас герметик поршений компрессорууд нь Хятадын Ангилалын Нийгэмлэгийн (CCS) Төрөл батлах гэрчилгээтэй бөгөөд энэ нь үйлдвэрлэгч нь гэрчилгээжсэн бүтээгдэхүүнийг холбогдох ангиллын дүрмийн дагуу үйлдвэрлэх чадвартай, төрөл нь батлагдсан туршилтыг давсан болохыг далайн салбарын албан ёсны баталгаажуулалт юм.

Гэрчилгээний дэлгэрэнгүй мэдээлэл (сертификатаас, No ZG24PTB00058_01):

Зүйлийн	дэлгэрэнгүй
Гэрчилгээний төрөл	Төрөл батлах гэрчилгээ (型式认可证书)
Гэрчилгээний дугаар	ZG24PTB00058_01
Үйлдвэрлэгч	Жэжян Бриллиант хөргөлтийн тоног төхөөрөмж ХХК (浙江博莱特制冷设备有限公司), Жэжян мужийн Шинчан дүүрэг
Бүтээгдэхүүн	Хөргөлтийн компрессор (хөргөлтийн компрессор), бүтээгдэхүүний код M0001
зориулав	Дотоодын загас агнуурын хөлөг онгоцууд / далайд явдаг загас агнуурын хөлөг онгоцууд
Батлагдсан стандартууд	1. CCS-ийн далайд явдаг ган загас агнуурын хөлөг онгоц барих дүрэм (2021) ба нэмэлт өөрчлөлтүүд, 5-р хэсэг, 2-р бүлэг · 2. Далайд явдаг загас агнуурын хөлөг онгоцонд хууль ёсны хяналт шалгалт хийх техникийн дүрэм (2019), 7-р бүлэг, 2-р бүлэг · 3. Техникийн хяналтын техникийн хяналтын дүрэм. Загас агнуурын хөлөг онгоц (2019), 7-р бүлэг, 2-р бүлэг
Эрх мэдэл олгох	CCS Жэжян дахь салбар (中国船级社浙江分社)
Гаргасан огноо	2024 оны аравдугаар сарын 29
хүртэл хүчинтэй	2029 оны аравдугаар сарын 28
Зөвшөөрөгдсөн зураг №.	ZG24PPP20185
Баталгаажуулах туршилтын тайлан	XSBC-CCS-2024001 (2024-09-10, үйлдвэрлэгчийн лаборатори); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Нинбо бүтээгдэхүүн, хүнсний чанарын хяналтын академи / Нинбо шилэн хяналтын хүрээлэн)
Хамрах хүрээний L4 загварууд	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, дизайн даралт 3.2 МПа, нэрлэсэн хурд 1450 р/мин) — бүрэн хавсралт нь S4/M4/L6 поршений шугам болон YLG поршений шугамыг мөн хамарна.

Зөвшөөрөл нь худалдан авагчийн хувьд юу гэсэн үг вэ. Төрөл баталсны дараа үйлдвэрлэлийн нэгж бүрийг батлагдсан бүтээгдэхүүний хяналтын схемийн дагуу CCS-ийн маркшейдер шалгадаг; Нийгэмлэг нь хангалттай шалгалт хийсний дараа тухайн машинд Далайн бүтээгдэхүүний гэрчилгээ олгодог. Энэхүү гэрчилгээ нь үйлдвэрийн асбестгүй мэдэгдлийг (Нийгэмлэгээр хянуулсан) бүртгэж, засвар үйлчилгээний нөхцлийг тодорхойлдог: үндсэн шинж чанарт нөлөөлж буй дизайн, материал эсвэл үйлдвэрлэлийн өөрчлөлтийг дахин батлах ёстой; үйлдвэрийн чанарын удирдлагын тогтолцоо үр дүнтэй, тууштай байх ёстой; Нийгэмлэг нь үйлдвэрлэлийн үйл явцад гэнэтийн аудит хийж болох бөгөөд жилийн хугацаа дуусахаас өмнө болон жилийн дараа гурван сарын дотор тогтмол аудит хийж болно.

Хамрах хүрээний тэмдэглэл. Зөвшөөрөгдсөн бүтээгдэхүүн нь хөргөлтийн компрессор өөрөө юм - ууршуулагч, конденсатор, хяналтын хайрцаг нь зөвшөөрлийн нэг хэсэг биш юм. Гэрчилгээний хуулбар нь зөвхөн Нийгэмлэгийн тамгатай хүчинтэй байх ба цаасан болон цахим гэрчилгээ нь нэг бүтэн бөгөөд хамт ашиглагдах ёстой.

Усан онгоцны төслүүдийн хувьд Далайн бүтээгдэхүүний гэрчилгээ авах хүсэлт гаргахдаа гэрчилгээний дугаар болон зорилтот загварыг өгөх; Манай баг үйлдвэрт CCS хэмжигчийг шалгах ажлын явцыг дэмждэг.
