Шураг компрессорын хөргөлтийн системд зориулсан уян хатан цутгамал фланцтай бөмбөрцөг хавхлаг

Бүтээгдэхүүний онцлох зүйлс

1. Шураг компрессорын цувралын хамгийн том цооног: J2BS/126 нь J2BS/40 (1.5 инч), J2BS/60 (2 инч), J2BS/70 (2.5 инч), J2BS/80 (3 инч) болон J2BS/80 (3 инч/1 BS14) болон J2BS/80 (3 инч) болон J2BS/16-аас дээш хэмжээтэй ажилладаг манай шураг компрессорын хавхлагыг хаадаг 5 инчийн хэмжээтэй. тиймээс шураг хөргөлтийн үйлдвэр, нэг хавхлага, нэг сэлбэг хэрэгслийн жагсаалт дээрх портын бүх хүрээг хамарна.

2. Найман боолттой фланцтай бэхэлгээ: Энэ цувралын жижиг хэмжээсүүд нь дөрвөн боолттой дөрвөлжин суурь дээр бэхлэгддэг. 5 инчийн хавхлага нь жинхэнэ фланцтай холболт руу шилждэг - каталог нь 194 мм-ийн фланцын дата дээр найман боолтны байрлалыг хэвлэдэг бөгөөд 18 мм-ийн зайтай найман нүх, найман M16 шонтой. Энэ нь илүү хатуу, жигд ачаалалтай холболт бөгөөд том компрессорын порт нь чичиргээ болон давтагдах үйлчилгээний мөчлөгийн дор битүүмжлэлээ барихад шаардлагатай байдаг.

3. Даралт ба температурын өндөр зай: Цуврал дахь хавхлаг бүрийг 4.5 МПа-д туршиж үзсэн бөгөөд -30 С-ээс +150 С-ийн ажлын температурын мужид зориулагдсан. Иймээс ижил хавхлага нь бага температурт тавиур, дулаан ялгаралт, газрын тосны шугамд үйлчлэх боломжтой бөгөөд энэ нь бүх хөргөлтийн төслийг температурын бүсэд хуваахын оронд худалдан авах, нөөцлөхөд хялбар болгодог.

4. Фтор нүүрстөрөгчийн хөргөлтийн өргөн хүрээ: Энэ цувралыг R22, R507, R407C, R404A, R134a-д зориулагдсан бөгөөд тэдгээрт хэрэглэгддэг янз бүрийн хөргөлтийн тосны хамт. Энэ нь J2BS/126-г хуучин R22 үйлдвэрт, орчин үеийн R404A эсвэл R507 тавиур эсвэл R134a нэгжид дамжуулах хоолойн зохион байгуулалт, фланцын геометрийг өөрчлөхгүйгээр тохируулах боломжийг олгоно.

5. Биеийн хоёр өндөр, бодит зураг: Каталогт 5 инчийн хавхлагыг 464 мм ба 519 мм-ийн нийт өндөртэй хоёр хувилбараар жагсаасан тул хавхлагын эргэн тойронд хоолойгоор ажиллахын оронд ишний өндрийг компрессорын порт дээрх зайтай тааруулж болно. Liyongda нь гуч гаруй жилийн турш хөргөлтийн хавхлага хийж, үнийн санал болгон хэмжээсийн зургийг илгээж, OEM болон ODM захиалгыг хүлээн авч, хөөс хамгаалалттай экспортын хайрцагт илгээдэг.

БҮТЭЭГДЭХҮҮНИЙ ТОЙМ

J2BS/126 нь Лионгдагийн шураг компрессорын хавхлагын цувралын 5 инчийн өнцөгт хээтэй үйлчилгээний хавхлага юм. Энэ нь J2BS/40 (1.5 инч) -ээс J2BS/105 (4 инч) хүртэлх зайд жагсаасан хамгийн том цооног бөгөөд хагас герметик шураг хөргөлтийн компрессор суурилуулсан том сорох болон гадагшлуулах портуудад зориулагдсан. Энэ цувралын жижиг хэмжээтэй хэсгүүд нь дөрвөн боолттой дөрвөлжин суурь дээр бэхлэгдсэн бол 126 нь найман боолттой фланцтай холболт руу шилждэг тул хавхлага нь авсаархан бэхэлгээний оронд хатуу, жигд ачаалалтай холболттой том порт руу бэхлэгддэг.

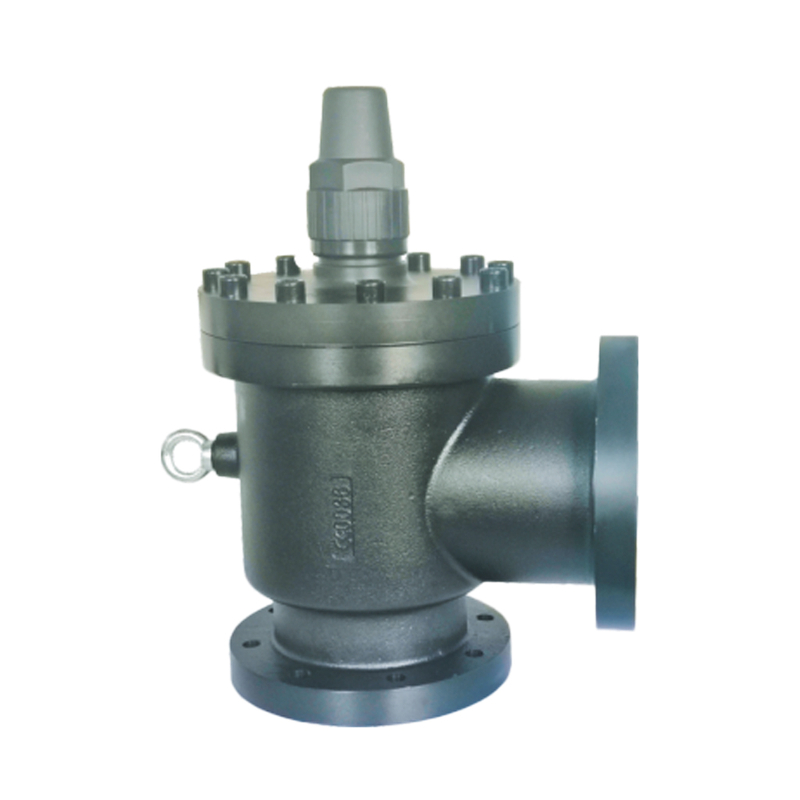

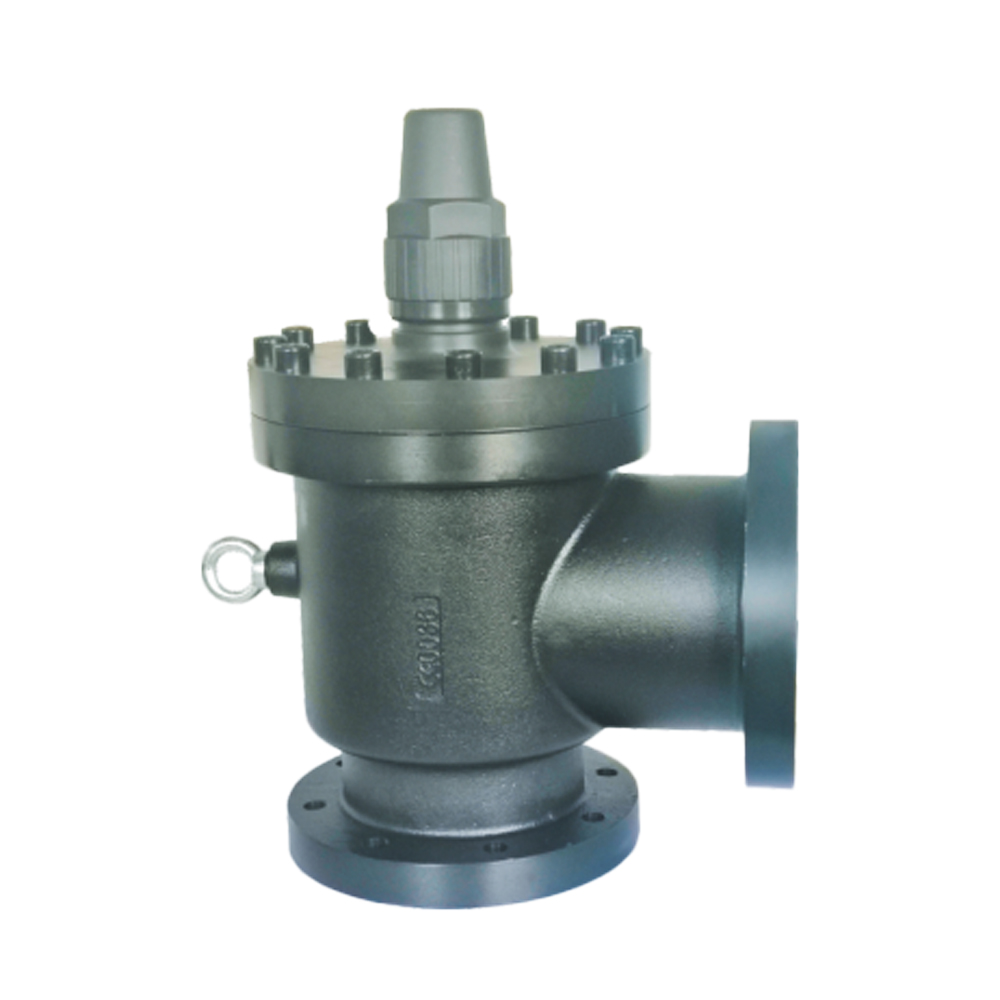

Нэгж бүр нь 4.5 МПа-д үйлдвэрт туршигдсан, -30 С-ээс +150 С хүртэл ажилладаг бөгөөд R22, R507, R407C, R404A, R134a-д зориулагдсан бөгөөд тэдгээрт хэрэглэгддэг хөргөлтийн тосны хамт. Их бие нь гэрэл зурагт үзүүлсэн шиг будсан өнгөлгөөтэй уян хатан цутгамал төмөр юм.

ҮНДСЭН ОНЦЛОГ

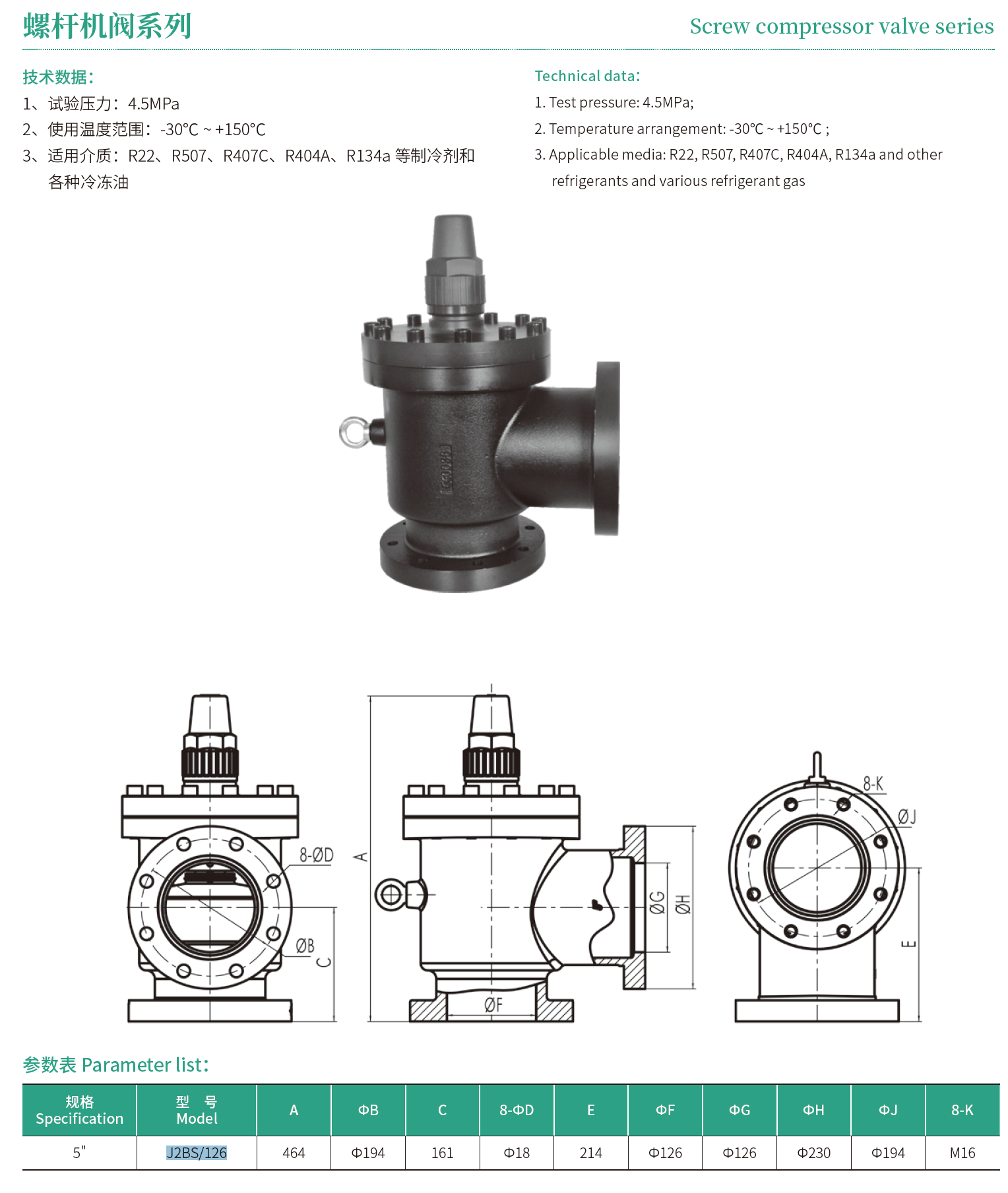

Найман боолттой фланцтай угсралт: 194 мм-ийн фланцын тулгуур дээр найман 18 мм-ийн цооног, найман M16 бэхэлгээний байрлал, энэ цувралын жижиг хэмжээтэй дөрвөн боолттой дөрвөлжин суурийг сольсон.

Цувралын хамгийн том цооног: 5 инчийн үзүүлэлт нь J2BS хүрээг хаадаг тул нэг хавхлагын гэр бүл нь 1.5 инчээс 5 инч хүртэлх бүх шурагны үйлдвэрийг хамардаг.

4.5 МПа үйлдвэрийн туршилтын даралт: Ашиглалтанд оруулах болон системийн даралтыг шалгахад үлдсэн хязгаартай хөргөлтийн хэвийн үйл ажиллагааны даралтыг хамарна.

Ажлын температурын өргөн цонх: -30 С-ээс +150 С хүртэл, энэ нь ижил хавхлагыг бага температурт тавиур, дулаан ялгадас эсвэл газрын тосны шугам дээр суулгах боломжийг олгодог.

Фтор нүүрстөрөгчийн хөргөлтийн хамрах хүрээ: R22, R507, R407C, R404A болон R134a, мөн төрөл бүрийн хөргөлтийн тос, тиймээс хуучин R22 үйлдвэр болон орчин үеийн R404A эсвэл R507 тавиур нь нэг төрлийн хавхлагыг хуваалцах боломжтой.

Биеийн хоёр өндрийг: 464 мм ба 519 мм-ийн нийт хэмжээсийг хоёуланг нь жагсаасан байгаа тул хавхлагын эргэн тойронд хоолойг ажиллуулахын оронд ишний өндрийг компрессорын порт дээрх зайтай тааруулж болно.

Үзүүлэлтүүд

ХЭРЭГЛЭЭ

Хөргөх компрессорыг хүйтэн агуулах, хүнсний бүтээгдэхүүн, хөлдөөх үйлдвэрүүд, үйлдвэрлэлийн процессын хөргөлт зэрэгт шургуулж, хавхлага нь компрессорын сорох, гадагшлуулах холболтыг тусгаарлах, үйлчилгээний цэгийн үүрэг гүйцэтгэдэг.
