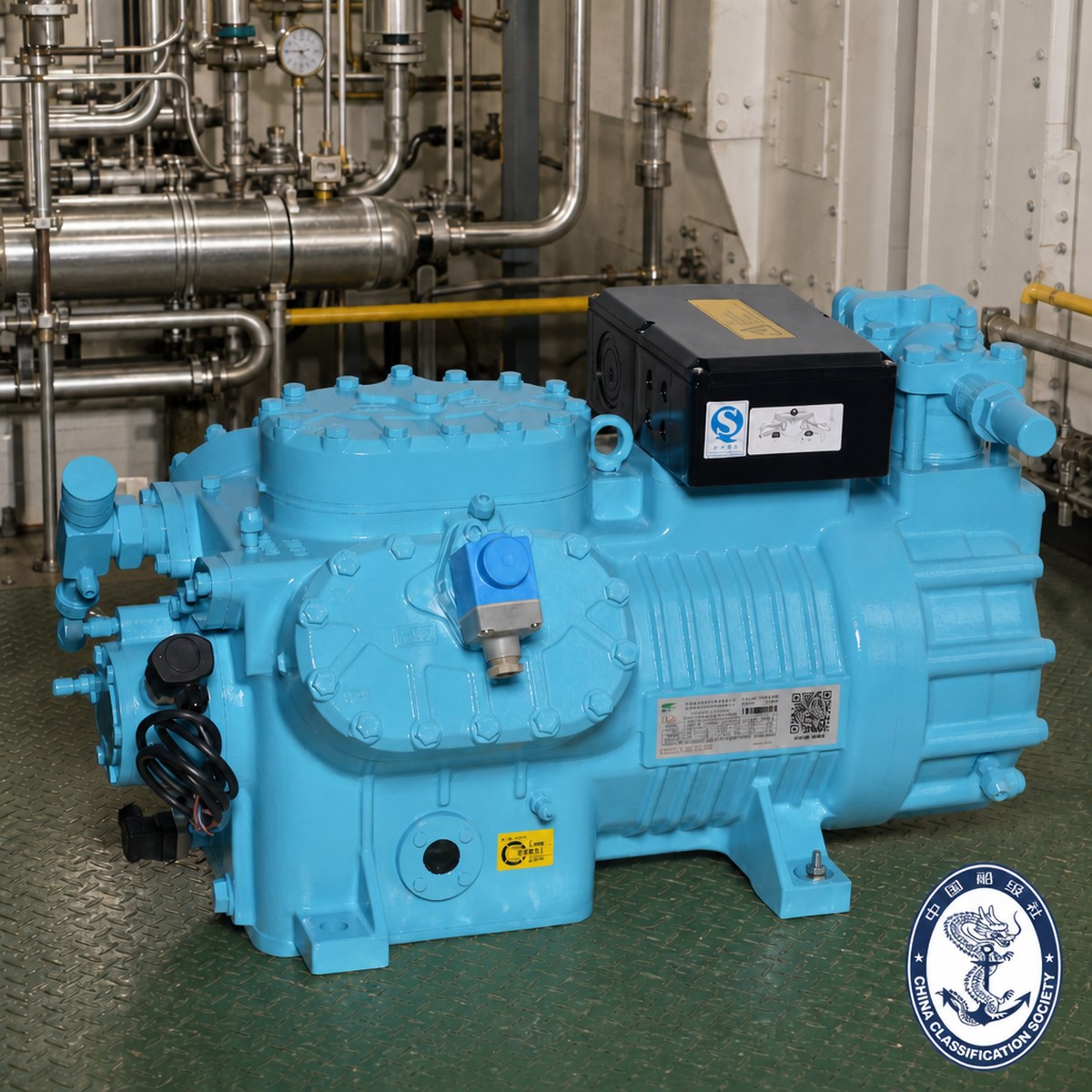

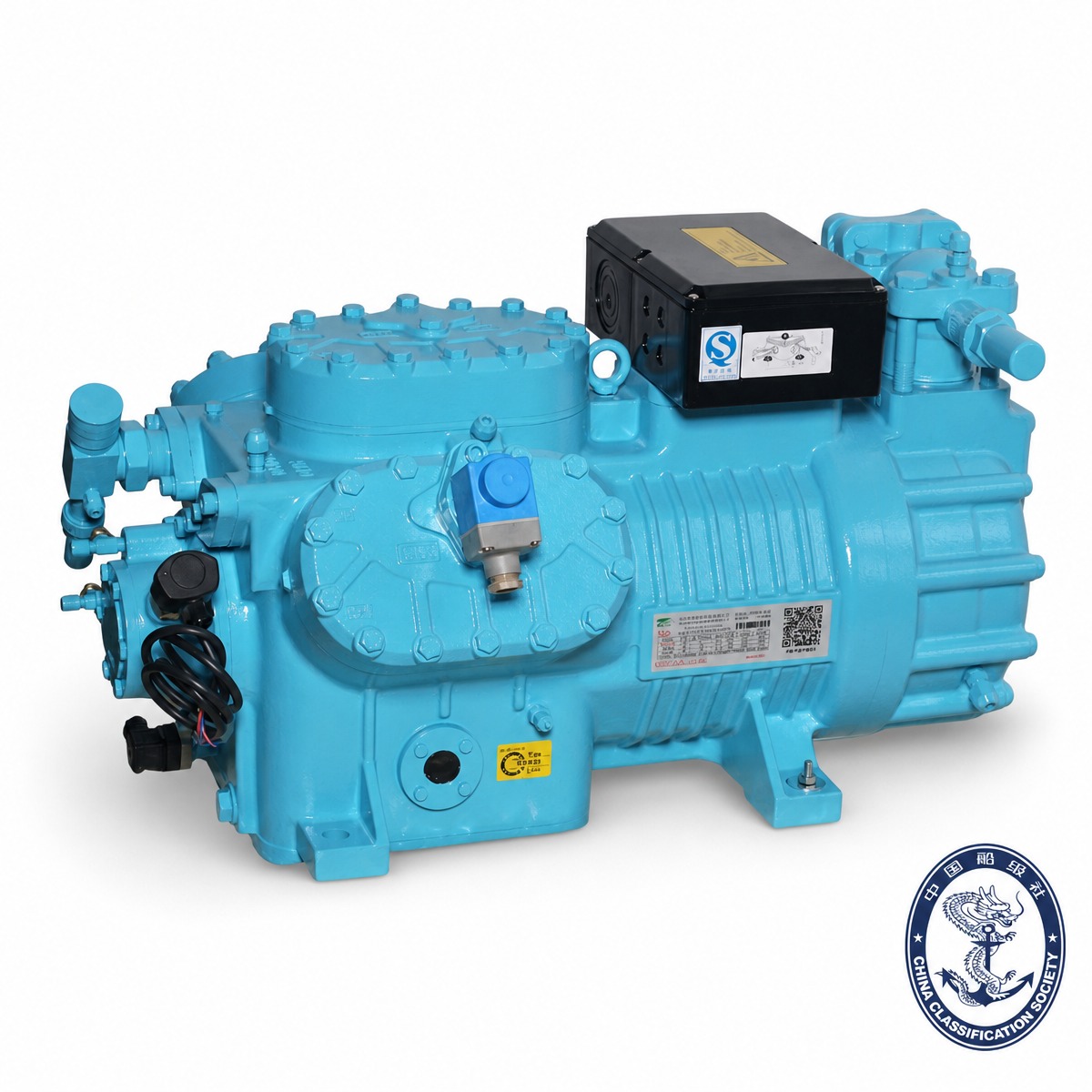

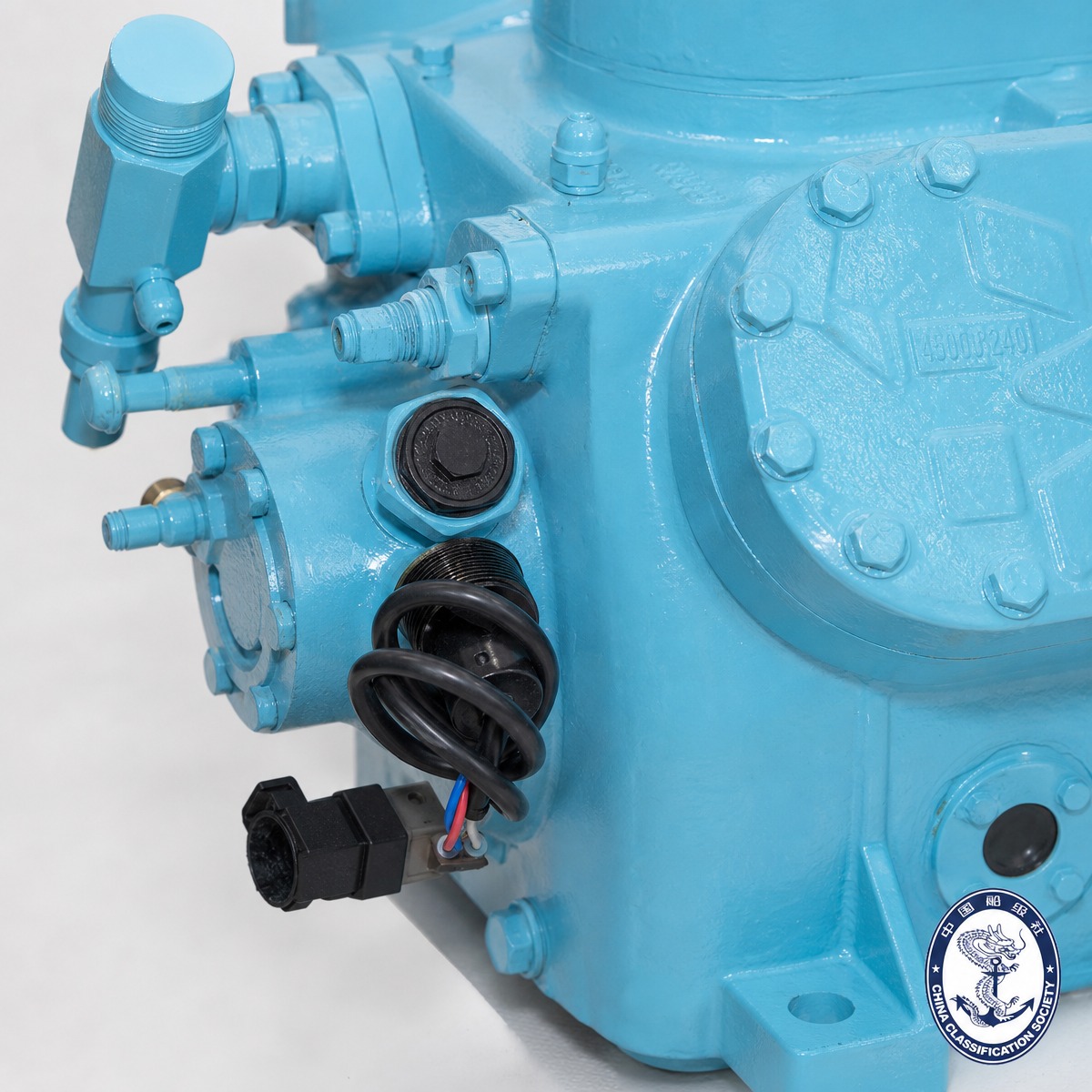

T-Series 6 цилиндртэй поршений компрессор далайн тоног төхөөрөмж

T-Series L6 нь Brilliant (Bolitai) T-Series хагас герметик поршений шугамын хамгийн том нэг шатлалт машин бөгөөд гол төлөв далайн тоног төхөөрөмж, үйлдвэрлэлийн процессын хөргөлтийн системд зориулагдсан зургаан цилиндртэй хөргөлтийн компрессор юм. Зургаан загвар нь гурван нүүлгэн шилжүүлэх алхам (110.5 / 126.8 / 151.6 м³ / цаг) ба R22, R404A, R507A дээр 28-50 морины хүчтэй (20.5-37 кВт) мотортой.

Зургаан цилиндртэй бүтэц нь дөрвөн цилиндртэй машинуудаас нэг чухал давуу талыг авчирдаг: гурван шатлалт хүчин чадлын хяналт, 34% / 67% / 100% ачаалалтай, зогсоох-сорох зарчмаар - халуун хийг тойрч гарахгүй, сорох даралтын хянагч байхгүй - тиймээс хөргөлтийн гаралт нь ачааллыг гуравны нэгээр нь дагадаг бөгөөд энэ нь загас агнуурын хөлөг онгоцны ачааллыг дагадаг.

3-р үеийн загвар нь цилиндрийн хатууруулсан цооног бүхий шинэ их бие, лугшилт, дуу чимээ багатай шинэчилсэн толгой, цохилтод тэсвэртэй хавхлагын хавтан, оновчтой холхивч, илүү өргөн ажиллах бүрхүүл бүхий өндөр үр ашигтай мотор, үрэлтийн алдагдал багатай нимгэн цагираг бүхий шинэ бүлүүр зэргийг нийлүүлдэг. Албадан тосны шахуургын тосолгооны материал нь далайд тогтвортой хазайлт, өнхрөлтийг зохицуулдаг; PW хуваах ороомгийн хөдөлгүүр нь хөлөг онгоцны үйлчилгээний генераторууд дээрх гүйдлийг хязгаарладаг. Арван хоёр стандарт холболтын цэг (HP/LP, гадагшлуулах-температур мэдрэгч, электрон шингэн шахах цорго, тос дүүргэх/ус зайлуулах/шүүлтүүр/буцах, хайрцгийн халаагуур, газрын тосны даралт солих портууд) нь багаж хэрэгслийг залгаад тоглох боломжтой болгодог.

Бүх зургаан загварыг Хятадын ангиллын нийгэмлэгийн ZG24PTB00058-01 төрлийн гэрчилгээнд (2029-10-28 хүртэл хүчинтэй) дотоодын болон далай тэнгисийн загас агнуурын хөлөг онгоцонд заасан бөгөөд нэрлэсэн ажлын цэг нь -31.5/40.5 °C ба -6.5/43.5 °C; 20 тн ба түүнээс дээш жинтэй савнууд нь хазайлтаас хамгаалагдсан тосолгооны зориулалттай С төрлийн тостой. Нийтлэгдсэн гүйцэтгэл нь R22 дээр −40 °C, R404A/R507A дээр −45 °C-т хүрч, 60 Гц давтамжтай, нэмэлт KRIWAN мотор хамгаалалт, тосны даралтын электрон унтраалга, толгойн сэнс, хүчин чадлын хяналтын соленоидтой.

Боломжийн байдал:

Тоо хэмжээ:



Лавлагаа Сагсанд нэмэх 天猫购买

Загвар:
BTF6H-25.3Z / BTF6H-35.3G、BTF6G-30.3Z / BTF6G-40.3G、BTF6F-40.3Z / BTF6F-50.3G
Брэнд:
Blait

T -Series L6 нь Brilliant (Blait) T-Series шугамын хамгийн том нэг үе шаттай хагас герметик поршений хөргөлтийн компрессор юм: зургаан цилиндртэй, 110.5-аас 151.6 м³/цаг хүртэл шилжилт хөдөлгөөнтэй, 28-50 морины нэрлэсэн моторын хүчин чадалтай , далай тэнгисийн үйлдвэр, гэр ахуйн хөргөлтийн систем зэрэгт зориулагдсан . хүйтэн агуулахын тавиур, хүйтэн гинжин тээвэр, худалдааны хөргөгч. Бүх зургаан загвар нь хамрагдсан Хятадын Ангилалын Нийгэмлэгээс (CCS) дотоодын болон далай тэнгист явдаг загас агнуурын хөлөг онгоцны хөргөлтийн машин механизмын төрлийн зөвшөөрөлд бөгөөд энэ нь хуурай газрын зэрэглэлийн зургаан цилиндртэй том машин далайд гарахад L6-г үндсэн сонголт болгодог.

Гурав дахь үеийн поршений дизайн

L6 нь 3-р үеийн T-Series-ийн бүрэн дизайныг агуулсан:

Шинэ их бие - оновчтой бүтэцтэй дизайн, өндөр хатуулаг, хатууруулсан цилиндр цооног нь элэгдэлд орох хугацааг уртасгадаг.
Цилиндрийн шинэ толгой - гадагшлуулах импульс буурч, үйл ажиллагааны дуу чимээ багасна
Шинэ хавхлагын хавтан - илүү өндөр цэнэгийн үр ашиг, сайжруулсан цохилтын эсэргүүцэл
Шинэ холхивч - илүү сайн газрын тосны хальс, босоо амыг барьж авах эрсдэл бага
Шинэ мотор - илүү өндөр үр ашигтай, илүү хүчтэй хэт ачааллыг тэсвэрлэх чадвартай, илүү өргөн хүрээтэй ажилладаг
Поршений шинэ профайл - багассан зайны хэмжээ, үрэлтийн алдагдал багатай зэгс хэлбэрийн нимгэн поршений цагираг.

Зургаан загвар, хоёр цооногийн гэр бүл, хоёр температурын ангилал

Загвар	Нэрлэсэн хөдөлгүүрийн	шилжилтийн	цилиндр × цооног × цус харвалт	Анги
BTF6H-25.3Z	28 морины хүч / 20.5 кВт	110.5 м³/цаг	6 × Ø70 × 55 мм	Z = дунд-бага температур
BTF6H-35.3G	35 морины хүч / 25.5 кВт	110.5 м³/цаг	6 × Ø70 × 55 мм	G = дунд-өндөр температур
BTF6G-30.3Z	34 морины хүч / 25 кВт	126.8 м³/цаг	6 × Ø75 × 55 мм	Z = дунд-бага температур
BTF6G-40.3G	40 морины хүч / 30 кВт	126.8 м³/цаг	6 × Ø75 × 55 мм	G = дунд-өндөр температур
BTF6F-40.3Z	44 морины хүч / 32.3 кВт	151.6 м³/цаг	6 × Ø82 × 55 мм	Z = дунд-бага температур
BTF6F-50.3G	50 морины хүч / 37 кВт	151.6 м³/цаг	6 × Ø82 × 55 мм	G = дунд-өндөр температур

Хөргөгч: R22, R404A, R507A (дагавар R = R22/R502-д зориулсан эрдэс-тосон хувилбар; дагавар E = R134a/R404A/R407A/B/C ба R507A-д зориулсан эфир-тосон хувилбар).

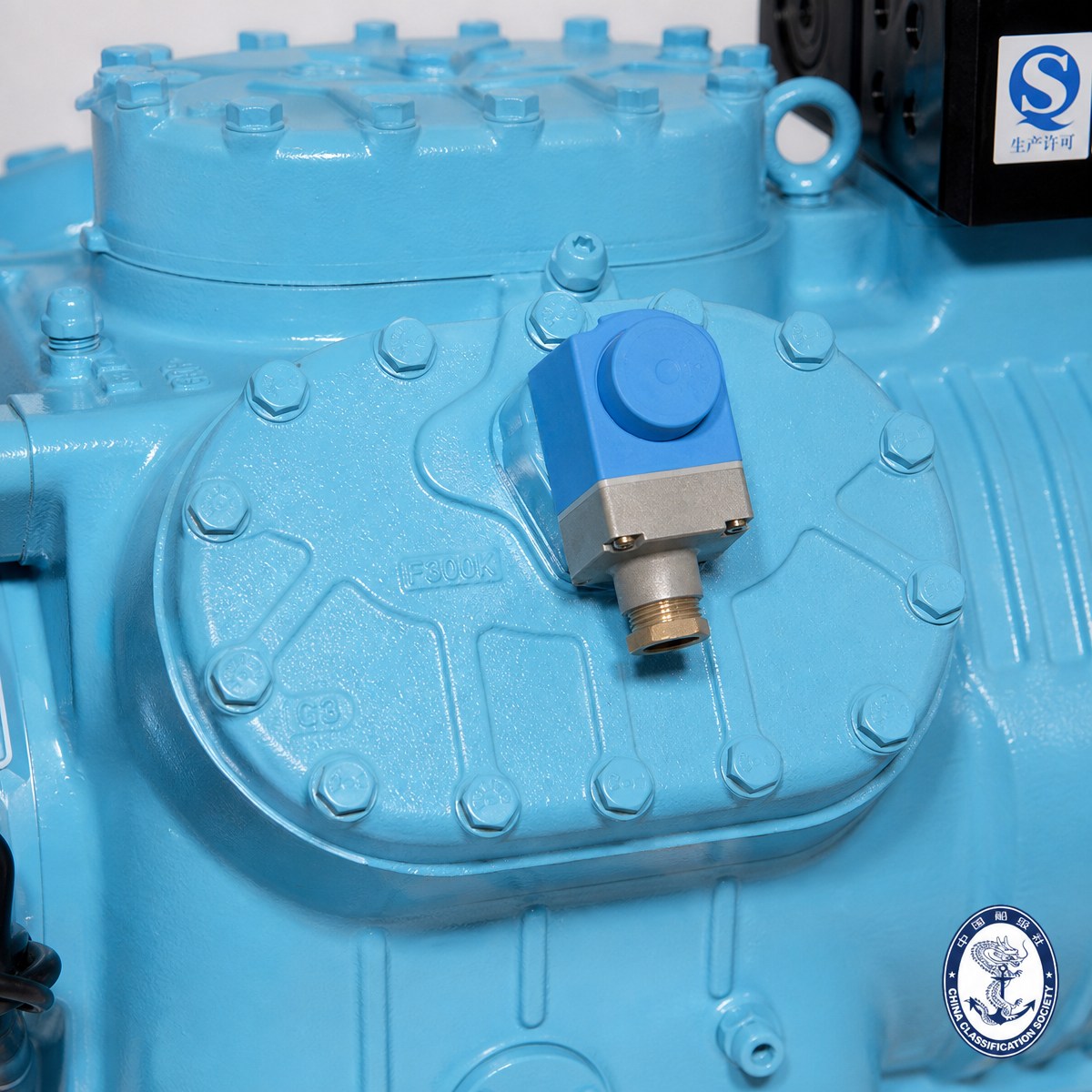

Хүчин чадлын хяналт: Дөрвөн цилиндртэй загваруудаас (50/100% хоёр шатлалт) ялгаатай нь зургаан цилиндртэй L6 нь 34% / 67% / 100% гурван үе шаттай ачааллыг зогсоох зарчмаар санал болгодог - халуун хийн дамжлагагүй, сорох даралтын хяналт шаардлагагүй. Хэсэгчилсэн даацын хүчин чадал нь ачааллыг алдагдуулахгүйгээр ачааллыг дагадаг бөгөөд энэ нь процесс-хөргөлтийн ажлын мөчлөг болон хөлөг онгоцны гэсгээлтийн хуваарьтай яг таардаг.

Тосолгоо ба эхлүүлэх: далайд тогтвортой хазайх, өнхрөхөд зориулагдсан тосолгооны шахуургатай албадан тосолгооны материал; PW хуваах ороомгийн хөдөлгүүр нь эхлэх гүйдлийг хязгаарладаг (141–226 А эхлэл, 233–404 А түгжигдсэн ротор). Цахилгаан хангамж 220–240 В Δ / 380–420 VY, 3 фазын, 50 Гц; 265–290 В Δ / 440–480 VY, 3 фазын, 60 Гц.

Худалдан авагчид яагаад L6-г сонгодог вэ?

Нэг машин, зургаан гэрчилгээтэй загвар - CCS-ийн бүх хавсралт нэг гэрчилгээнд байгаа тул засварлах, флотын стандартчилал нь энгийн хэвээр байна
Бодит гурван үе шаттай буулгах (34/67/100%) - хөргөлтийн процессын ачааллын хэлбэлзэл, загас агнуурын хөлөг онгоцны гэсгээлтийн мөчлөгт тохирсон.
Өргөн хэвлэгдсэн сүлжээ — R22 -40 °C хүртэл уурших, R404A/R507A -45 °C хүртэл; Хэрэглээний хязгаарын диаграммын дагуу шингэн шахах боломжтой гүний үүрэг
Албадан тосны шахуургын тосолгооны + хуваагдмал ороомгийн эхлэл - далайн түвшний механик болон цахилгааны хязгаар
Үйлдвэрлэгчийн шууд дэмжлэг - захиалга өгөхөөс өмнө програм хангамжийн хандалт, жинхэнэ сэлбэг хэрэгслийг сонгох, ажлын цэг бүрийг шалгах.

Түгээмэл асуултууд

Q1. BTF6G-30.3ZE гэх мэт L6 загварын кодыг хэрхэн унших вэ?

B = Brilliant (компанийн код); T = T-цуврал; F = хагас герметик бүлүүр; 6 = зургаан цилиндр; G = цооног/цус харвах гэр бүл (H = Ø70 мм, G = Ø75 мм, F = Ø82 мм); 30 = HP-ээр хөдөлгүүрийн нэрлэсэн хүч; .3 = загварын цуваа; Z = дунд-бага температурын хэрэглээ (G = дунд-өндөр); E = R134a/R404A/R407A/B/C/R507A-д зориулсан эфир-тосон хувилбар (R = R22/R502-д зориулсан эрдэс-тосон хувилбар). Тиймээс BTF6G-30.3ZE нь R404A/R507A дээр дунд-бага температурт ажиллах зориулалттай 34 морины хүчин чадалтай, зургаан цилиндртэй эфир тосны машин юм.

Q2. Би зургаан загвараас хэрхэн сонгох вэ?

Ууршилтын температур, конденсацийн температур, хөргөлтийн бодис, дулааны ачааллыг бидэнд илгээнэ үү. Бид Q₀-г гүйцэтгэлийн хүснэгтээс (50 Гц, 20 °C сорох хий, шингэний нэмэлт хөргөлт байхгүй) ажлын цэг дээр уншиж, хэрэглээний хязгаарын диаграммтай харьцуулан шалгаж, 34/67/100% багтаамжийн хяналтын сонголт шаардлагатай эсэхийг багтаасан загварыг баталгаажуулна. Зөвхөн нүүлгэн шилжүүлэлтээр хэзээ ч хэмжиж болохгүй.

Q3. Аль хөргөгч, тос нь ямар дагавартай явдаг вэ?

R дагавар = эрдэс тос, R22 ба R502. дагавар E = эфирийн тос, R404A, R507A, R134a болон R407A/B/C. R- болон E-машинуудын хооронд тосны төрлийг бүү хольж, өөр өөр брэнд эсвэл загварын хөргөлтийн тосыг хэзээ ч бүү холь.

4-р улирал. Үндсэн хэмжээтэй тоонууд юу вэ?

Шилжилт 110.5 м³/ц (BTF6H), 126.8 м³/ц (BTF6G), 151.6 м³/ц (BTF6F) 50 Гц. Хөдөлгүүрийн нэрлэсэн хүч 28–50 морины хүч (20.5–37 кВт). Бүх загварт тосны цэнэг 4.75 л. Жин 224–241 кг, тосыг оруулаад. Бүх зургаан цилиндр нь Ø55 мм-ийн цохилттой.

Q5. L6 далайд ашиглахыг зөвшөөрсөн үү?

Тийм — бүх зургаан загварыг CCS төрлийн гэрчилгээнд жагсаасан байна ZG24PTB00058-01 (Хятадын Ангилалын нийгэмлэг, Жэжян дахь салбар, 2024-10-29-ний өдөр хүчинтэй, 2029-10-28-ны өдөр хүчинтэй) Загас агнуурын усан онгоцнуудын хөргөлтийн машин, нэрлэсэн оноотой, 5-5 ° C. (Z-анги) ба −6.5/43.5 °C (G-ангилал) R507 дээр 1450 р/мин, тооцооны даралт 3.2 МПа. Загас барих үйлчилгээнд ойролцоогоор 20 тонноос дээш жинтэй хөлөг онгоцны хувьд бид C төрлийн хазайлтыг нөхөх тостой тул тосолгооны материал нь жагсаалтын дагуу хэвээр үлдэнэ. Зөвшөөрөл нь бүхэл бүтэн үйлдвэрийг бус компрессорыг өөрөө хамарна.

Q6. Та надад 60 Гц-ийн гүйцэтгэлийг өгч чадах уу?

Каталог нь 50 Гц давтамжтай өгөгдлийг нийтэлдэг. 60 Гц-ийн хувьд Q₀ ба Pe-г хүчин зүйлээр үржүүлнэ ; 1.2 каталогт үзүүлсэн хамгийн их ажлын гүйдэл өөрчлөгдөхгүй хэвээр байна. Нийтлэгдээгүй аливаа үүргийн хувьд (60 Гц нарийвчлалтай цэгүүд, шингэний доод хөргөлт, өөр өөр сорох температур) Blait сонгох програм хангамжийг ашиглана уу - гараар бүү гарга.

Q7. Хэсэгчилсэн ачааллын ямар сонголтууд байдаг вэ?

Зургаан цилиндртэй загварууд нь 34% / 67% / 100% гурван үе шаттай хүчин чадлын хяналтыг зогсоох-сорох зарчмаар дэмждэг: цилиндрийн тавиуруудыг цахилгаанаар буулгадаг, халуун хийн дамжлагагүй, сорох даралтын хянагч шаардлагагүй. Энэ нь дөрвөн цилиндрийн хүрээнээс (50/100% хоёр шатлалт) үндсэн функциональ давуу тал юм.

Q8. Ямар хамгаалалт, багаж хэрэгсэл стандартад нийцдэг вэ?

12 портын зохион байгуулалтын стандарт заалтууд: HP ба LP холболтууд, гадагшлуулах температур мэдрэгч холбогч, электрон шингэн шахах цорго, тос дүүргэх/ус зайлуулах, тос шүүлтүүрийн соронзон эрэг, тосыг тусгаарлагч руу буцаах, 140 Вт-ын кранк халаагуур, газрын тосны даралтын унтраалга (+/−) ба тосны даралтын шилжүүлэгчийн электрон холбогч. Сонголтууд: KRIWAN электрон тосон даралтын дифференциал унтраалга, KRIWAN моторын хамгаалалтын модуль, цилиндр толгойн сэнс, температур мэдрэгч, хүчин чадлын хяналтын соленоид.

Q9. Хоолойн холболтын хэмжээ хэд вэ?

Загвар бүр дээр SL 54 мм (2 1/8') сорох шугам . BTF6H-25.3Z, BTF6H-35.3G, BTF6G-30.3Z болон BTF6G-40.3G дээр ус зайлуулах шугам DL 35 мм (1 3/8') ; BTF6F-40.3Z болон BTF6F-50.3G дээр DL 42 мм (1 5/8') .

Q10. L6 ууршилтын температурт хэр гүн орох вэ?

Нийтлэгдсэн сүлжээнд: R22 Z-загварууд -40 °C хүртэл , R404A/R507A загварууд -45 °C хүртэл ууршдаг. Хэрэглээний хязгаарын диаграммууд нь тогтоосон техникийн арга хэмжээг (нэмэлт хөргөлт / электрон шингэн шахах, сорох хэт халалтын хязгаар) хэрэглэсэн дугтуйг -50 ° C хүртэл сунгадаг. R404A/R507A -30 °C-аас доош температурт Q₀/Pe нь Blait сонгон шалгаруулах программ хангамжаас ирэх ёстой. Нэг үе шаттай дугтуйнаас илүү гүнд тасралтгүй ажиллахын тулд T-Series хоёр үе шаттай муж (42.3–101.1 м³/цаг, 12–30 HP) эсвэл YBLG шураг шугам хүртэл нэмэгдэнэ.

2.1 Механик ба цахилгаан параметрүүд (50 Гц)

Загвар	Хөдөлгүүрийн нэрлэсэн HP/kW	Шилжилт м³/цаг	Цилиндр × Ø × харвалт мм	Тосны цэнэг L	Хамгийн их ажиллах гүйдэл A	Эхлэх / түгжигдсэн ротор A	Картер халаагч В	Жин кг
BTF6H-25.3Z	28 / 20.5	110.5	6 × Ø70 × 55	4.75	53.2	141.0 / 233.0	140	224
BTF6H-35.3G	35 / 25.5	110.5	6 × Ø70 × 55	4.75	64.4	165.0 / 275.0	140	235
BTF6G-30.3Z	34/25	126.8	6 × Ø75 × 55	4.75	65.5	141.0 / 233.0	140	228
BTF6G-40.3G	40/30	126.8	6 × Ø75 × 55	4.75	73.9	219.0 / 362.0	140	238
BTF6F-40.3Z	44 / 32.3	151.6	6 × Ø82 × 55	4.75	83.2	219.0 / 362.0	140	238
BTF6F-50.3G	50/37	151.6	6 × Ø82 × 55	4.75	96.2	226.0 / 404.0	140	241

Тосолгоо: албадан (тос шахуурга). Эхлэх: PW хуваагдмал ороомгийн мотор. Нийлүүлэлт: 220–240 В Δ / 380–420 VY 3~/50 Гц; 265–290 В Δ / 440–480 VY 3~/60 Гц.

2.2 Хөргөлтийн хүчин чадал Q₀ (кВт) ба оролтын хүч Pe (кВт) — R404A / R507A

Конденсацийн температур 30 ° C

Загвар (E дагавар) — уурших °C →	0	−5	−10	−15	−20	−25	−5	−30	(Загвар E3 −540)	−5
BTF6H-25.3ZE Хугацаа	104.84	87.20	71.85	58.59	47.19	37.46	29.19	22.21	16.33	11.37
BTF6H-25.3ZE Pe	22.98	22.10	20.92	19.49	17.86	16.08	14.22	12.32	10.44	8.63
BTF6G-30.3ZE хагас	121.34	101.28	83.84	68.75	55.77	44.67	35.24	27.26	20.53	14.83
BTF6G-30.3ZE Pe	27.73	26.55	25.07	23.34	21.42	19.38	17.26	15.12	13.03	11.03
BTF6F-40.3ZE хагас	145.63	121.40	100.30	82.04	66.32	52.87	41.41	31.69	23.45	16.46
BTF6F-40.3ZE Pe	33.52	32.26	30.59	28.60	26.34	23.90	21.33	18.71	16.12	13.60
BTF6H-35.3GE хагас	104.42	86.52	71.03	57.70	46.30	36.60	28.38	21.43	15.55	–
BTF6H-35.3GE Pe	22.39	21.57	20.46	19.11	17.58	15.90	14.13	12.31	10.49	–
BTF6G-40.3GE хагас	119.00	98.72	81.17	66.06	53.12	42.11	32.78	24.89	18.21	–
BTF6G-40.3GE Pe	26.33	25.25	23.89	22.29	20.50	18.58	16.56	14.50	12.45	–
BTF6F-50.3GE хагас	144.44	119.98	98.82	80.60	65.01	51.74	40.49	30.69	22.89	–
BTF6F-50.3GE Pe	32.61	31.32	29.65	27.65	25.40	22.96	20.39	17.77	15.15	–

Конденсацийн температур 40 ° C

−10	0	−15	−20	−25	−30	−35	−40	−45	Загвар	(
BTF6H-25.3ZE Хугацаа	89.71	74.25	60.81	49.21	39.27	30.82	23.70	17.74	12.77	8.65
BTF6H-25.3ZE Pe	27.05	25.50	23.69	21.68	19.52	17.27	14.98	12.70	10.49	8.40
BTF6G-30.3ZE хагас	103.83	86.43	71.28	58.18	46.93	37.34	29.22	22.38	16.64	11.83
BTF6G-30.3ZE Pe	32.68	30.75	28.57	26.20	23.69	21.12	18.52	15.97	13.52	11.23
BTF6F-40.3ZE хагас	124.45	103.48	85.20	69.36	55.73	44.06	34.13	25.72	18.61	12.58
BTF6F-40.3ZE Pe	39.06	36.92	34.43	31.67	28.71	25.62	22.47	19.33	16.27	13.35
BTF6H-35.3GE хагас	89.09	73.41	59.89	48.27	38.35	29.93	22.84	16.88	11.88	–
BTF6H-35.3GE Pe	26.19	24.76	23.09	21.21	19.19	17.06	14.88	12.68	10.53	–
BTF6G-40.3GE хагас	101.01	83.52	68.37	55.31	44.15	34.66	26.63	19.86	14.14	–
BTF6G-40.3GE Pe	30.46	28.75	26.79	24.64	22.34	19.93	17.47	15.00	12.58	–
BTF6F-50.3GE хагас	122.78	101.76	83.53	67.80	54.33	42.83	33.07	24.80	17.76	–
BTF6F-50.3GE Pe	37.83	35.67	33.19	30.44	27.49	24.40	21.25	18.09	15.01	–

Конденсацийн температур 50 ° C

E дагавар)	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-25.3ZE Хугацаа	74.04	60.94	49.54	39.70	31.30	24.19	18.24	13.31	9.26
BTF6H-25.3ZE Pe	30.63	28.41	25.99	23.41	20.74	18.03	15.32	12.68	10.16
BTF6G-30.3ZE хагас	85.75	71.13	58.38	47.35	37.89	29.85	23.06	17.38	12.65
BTF6G-30.3ZE Pe	37.31	34.61	31.71	28.69	25.59	22.48	19.40	16.43	13.61
BTF6F-40.3ZE хагас	102.40	84.85	69.52	56.21	44.75	34.95	26.62	19.58	13.64
BTF6F-40.3ZE Pe	43.80	40.81	37.53	34.05	30.42	26.72	23.01	19.38	15.88
BTF6H-35.3GE хагас	73.08	59.90	48.49	38.69	30.33	23.28	17.37	12.44	8.35
BTF6H-35.3GE Pe	29.48	27.46	25.23	22.84	20.34	17.78	15.20	12.64	10.17
BTF6G-40.3GE хагас	82.49	67.91	55.25	44.35	35.03	27.12	20.44	14.84	10.12
BTF6G-40.3GE Pe	34.12	31.78	29.23	26.52	23.69	20.80	17.90	15.02	12.22
BTF6F-50.3GE хагас	100.16	82.73	67.58	54.48	43.24	33.64	25.49	18.58	12.67
BTF6F-50.3GE Pe	42.18	39.19	35.93	32.45	28.83	25.14	21.43	17.77	14.24

2.3 Хөргөлтийн хүчин чадал Q₀ (кВт) ба оролтын хүч Pe (кВт) — R22

Конденсацийн температур 30 ° C

Загвар (R дагавар) — уурших °C →	+12.5	−5	−5	+15	0	+10	.	−25	−30	−35	−40	Загвар (R дагавар) — уурших °C →	+12.5
BTF6H-35.3GR хагас	154.45	141.44	129.31	118.00	97.68	80.14	65.05	52.15	41.16	31.84	23.96	–	–
BTF6H-35.3GR Pe	19.54	19.85	20.03	20.08	19.86	19.25	18.30	17.09	15.67	14.11	12.47	–	–
BTF6G-40.3GR хагас	177.08	162.13	148.19	135.20	111.85	91.69	74.35	59.52	46.90	36.20	27.15	–	–
BTF6G-40.3GR Pe	22.54	22.89	23.08	23.14	22.89	22.20	21.13	19.75	18.14	16.36	14.48	–	–
BTF6F-50.3GR хагас	213.11	195.19	178.48	162.90	134.89	110.68	89.84	72.00	56.79	43.86	32.90	–	–
BTF6F-50.3GR Pe	27.33	27.75	27.99	28.07	27.78	26.97	25.72	24.10	22.21	20.11	17.91	–	–
BTF6H-25.3ZR хагас	–	–	–	–	–	80.14	65.06	52.15	41.18	31.92	23.20	16.81	11.72
BTF6H-25.3ZR Pe	–	–	–	–	–	19.38	18.41	17.20	15.81	14.30	12.31	10.69	8.96
BTF6G-30.3ZR хагас	–	–	–	–	–	92.70	75.47	60.74	48.23	37.67	26.79	19.49	13.65
BTF6G-30.3ZR Pe	–	–	–	–	–	22.54	21.39	19.98	18.35	16.59	14.47	12.68	10.59
BTF6F-40.3ZR хагас	–	–	–	–	–	110.74	90.03	72.30	57.22	44.48	32.11	23.48	16.62
BTF6F-40.3ZR Pe	–	–	–	–	–	27.03	25.74	24.12	22.26	22.24	17.03	15.04	12.9

Конденсацийн температур 40 ° C

+10	+7.5	+5	−5	−10	0	−15	−20	−25	−30	−35	−40	Загвар (R дагавар) — уурших °C	+1 −5
BTF6H-35.3GR хагас	139.35	127.44	116.33	105.98	87.38	71.32	57.54	45.78	35.79	27.36	20.25	–	–
BTF6H-35.3GR Pe	25.26	25.17	24.96	24.65	23.72	22.45	20.90	19.13	17.21	15.20	13.17	–	–
BTF6G-40.3GR хагас	159.75	146.07	133.30	121.40	100.03	81.58	65.74	52.23	40.75	31.07	22.91	–	–
BTF6G-40.3GR Pe	28.91	28.82	28.59	28.24	27.21	25.79	24.05	22.06	19.89	17.61	15.27	–	–
BTF6F-50.3GR хагас	192.45	176.05	160.75	146.48	120.82	98.66	79.62	63.34	49.51	37.80	27.91	–	–
BTF6F-50.3GR Pe	35.01	34.90	34.64	34.23	33.02	31.34	29.29	26.95	24.39	21.70	18.97	–	–
BTF6H-25.3ZR хагас	–	–	–	–	–	70.94	57.31	45.66	35.79	27.47	19.41	13.74	9.18
BTF6H-25.3ZR Pe	–	–	–	–	–	22.58	21.02	19.29	17.44	15.52	13.08	10.99	8.81
BTF6G-30.3ZR хагас	–	–	–	–	–	82.15	66.57	53.28	42.01	32.53	22.57	16.03	10.75
BTF6G-30.3ZR Pe	–	–	–	–	–	26.39	24.54	22.49	20.31	18.07	15.68	13.26	10.62
BTF6F-40.3ZR хагас	–	–	–	–	–	98.29	79.55	63.54	49.96	38.51	27.22	19.51	13.30
BTF6F-40.3ZR Pe	–	–	–	–	–	31.50	29.42	27.10	24.62	22.05	19.79	15.98	13.07

Конденсацийн температур 50 ° C

→	+012	.	−20	−25	0	−30	−35	−40	Баталгаажсан	загвар	Нэрлэсэн ууршилт / конденсац (°C)	Шилжилт	м³/
BTF6H-35.3GR хагас	124.23	113.45	103.38	94.00	77.13	62.59	50.11	39.49	30.49	22.93	–	–	–
BTF6H-35.3GR Pe	30.67	30.18	–†	28.91	27.28	25.36	23.22	20.91	18.50	16.04	–	–	–
BTF6G-40.3GR хагас	142.41	130.02	118.45	107.67	88.28	71.57	57.23	45.02	34.69	26.00	–	–	–
BTF6G-40.3GR Pe	34.86	34.34	33.70	32.95	31.16	29.04	26.65	24.06	21.35	18.57	–	–	–
BTF6F-50.3GR хагас	171.77	153.91	143.04	130.10	106.84	86.75	69.50	54.79	42.32	31.75	–	–	–
BTF6F-50.3GR Pe	42.25	41.63	40.87	39.98	37.86	35.34	32.52	29.46	26.26	22.99	–	–	–
BTF6H-25.3ZR хагас	–	–	–	–	–	62.04	49.83	39.43	31.03	22.60	16.18	11.22	7.20
BTF6H-25.3ZR Pe	–	–	–	–	–	25.30	23.19	20.97	18.13	16.20	13.87	11.29	8.63
BTF6G-30.3ZR хагас	–	–	–	–	–	71.94	57.99	46.11	35.97	26.27	18.87	13.12	8.41
BTF6G-30.3ZR Pe	–	–	–	–	–	29.72	27.20	25.44	20.80	19.51	17.03	13.87	10.58
BTF6F-40.3ZR хагас	–	–	–	–	–	86.23	69.44	55.13	43.58	31.81	22.96	16.16	10.59
BTF6F-40.3ZR Pe	–	–	–	–	–	35.37	32.55	29.57	25.74	23.44	20.28	16.66	12.94

2.4 CCS-ийн төрөл батлах нэрлэсэн оноо (R507, дизайн даралт 3.2 МПа, 1450 r/min)

цаг	Эрчим	хүч	кВт
BTF6H-25.3ZE	-31.5 / 40.5	110.5	17.8 / 15.8
BTF6G-30.3ZE	-31.5 / 40.5	126.8	22.1 / 19.5
BTF6F-40.3ZE	-31.5 / 40.5	151.6	25.8 / 23.6
BTF6H-35.3GE	−6.5 / 43.5	110.5	56.8 / 27.8
BTF6G-40.3GE	−6.5 / 43.5	126.8	64.8 / 32.2
BTF6F-50.3GE	−6.5 / 43.5	151.6	78.7 / 39.8

2.5 Загварын код — Үүнийг хэрхэн унших вэ

Жишээ BTF6G-30.3ZE :

Сегмент	Утга
B	Компанийн код (Гайхалтай)
T	Бүтээгдэхүүний түгээмэл байдал — T-Series
F	Бүтээгдэхүүний шинж чанар - хагас герметик бүлүүр
6	Цилиндрийн тоо (6)
G	Цоорхой/цус харвах бүлэг (H = Ø70, G = Ø75, F = Ø82)
C-цуврал дагавар	Цуврал код
30	Хөдөлгүүрийн нэрлэсэн хүч, HP
.3	Дизайн серийн дугаар
З / Г	Z = дунд-бага температур, G = дунд-өндөр температур
Э / Р	E = эфирийн тос (R134a / R404A / R407A/B/C / R507A), R = эрдэс тос (R22 / R502)

T-Series L6 хагас герметик поршений компрессорууд нь Хятадын Ангилалын Нийгэмлэгийн (CCS) Төрөл батлах гэрчилгээтэй бөгөөд энэ нь үйлдвэрлэгч нь гэрчилгээжсэн бүтээгдэхүүнийг холбогдох ангиллын дүрмийн дагуу үйлдвэрлэх чадвартай, төрөл нь батлагдсан туршилтыг давсан болохыг далайн салбарын албан ёсны баталгаажуулалт юм.

Гэрчилгээний дэлгэрэнгүй мэдээлэл (сертификатаас, No ZG24PTB00058_01):

Зүйлийн	дэлгэрэнгүй
Гэрчилгээний төрөл	Төрөл батлах гэрчилгээ (型式认可证书)
Гэрчилгээний дугаар	ZG24PTB00058_01
Үйлдвэрлэгч	Жэжян Бриллиант хөргөлтийн тоног төхөөрөмж ХХК (浙江博莱特制冷设备有限公司), Жэжян мужийн Шинчан дүүрэг
Бүтээгдэхүүн	Хөргөлтийн компрессор (хөргөлтийн компрессор), бүтээгдэхүүний код M0001

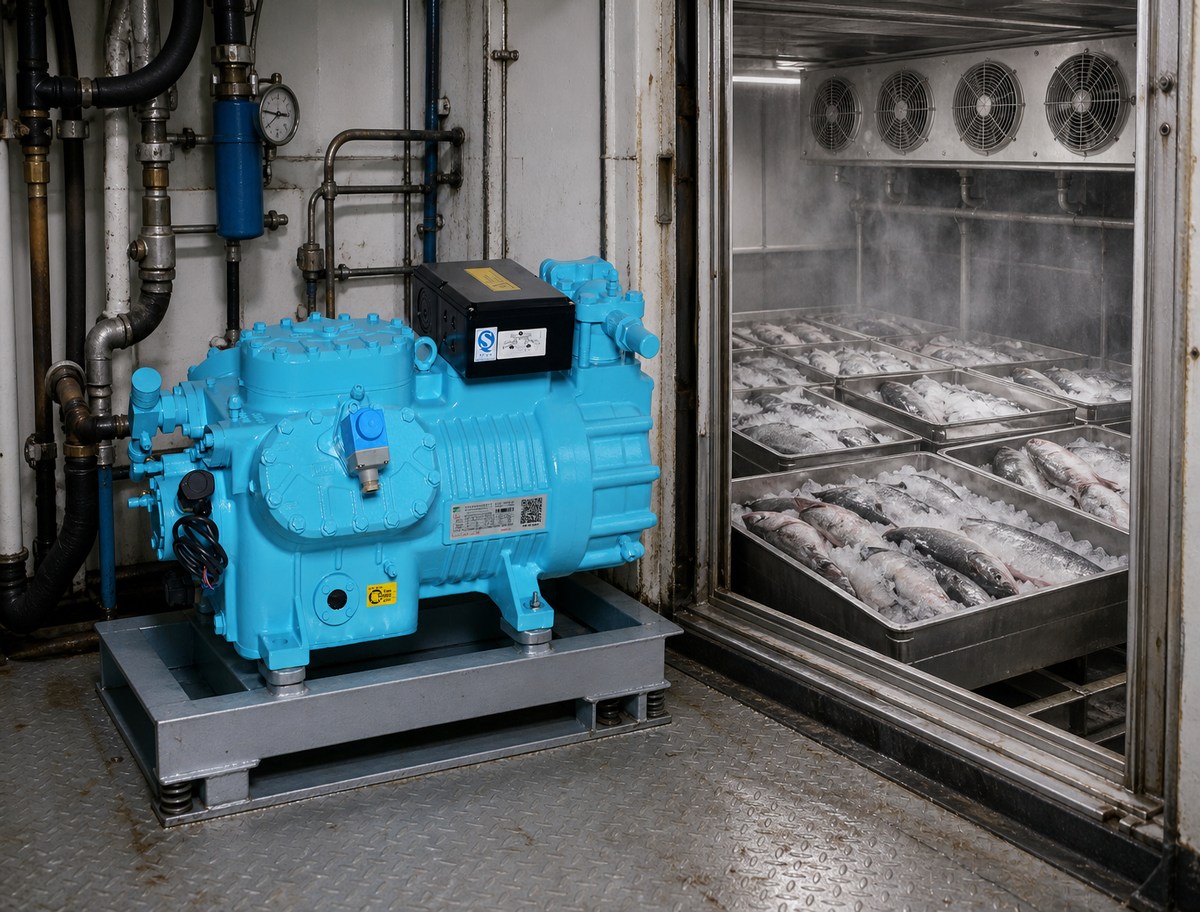

зориулав	Дотоодын загас агнуурын хөлөг онгоцууд / далайд явдаг загас агнуурын хөлөг онгоцууд
Батлагдсан стандартууд	1. CCS-ийн далайд явдаг ган загас агнуурын хөлөг онгоц барих дүрэм (2021) ба нэмэлт өөрчлөлтүүд, 5-р хэсэг, 2-р бүлэг · 2. Далайд явдаг загас агнуурын хөлөг онгоцонд хууль ёсны хяналт шалгалт хийх техникийн дүрэм (2019), 7-р бүлэг, 2-р бүлэг · 3. Техникийн хяналтын техникийн хяналтын дүрэм. Загас агнуурын хөлөг онгоц (2019), 7-р бүлэг, 2-р бүлэг
Эрх мэдэл олгох	CCS Жэжян дахь салбар (中国船级社浙江分社)
Гаргасан огноо	2024 оны аравдугаар сарын 29
хүртэл хүчинтэй	2029 оны аравдугаар сарын 28
Зөвшөөрөгдсөн зураг №.	ZG24PPP20185
Баталгаажуулах туршилтын тайлан	XSBC-CCS-2024001 (2024-09-10, үйлдвэрлэгчийн лаборатори); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Нинбо бүтээгдэхүүн, хүнсний чанарын хяналтын академи / Нинбо шилэн хяналтын хүрээлэн)

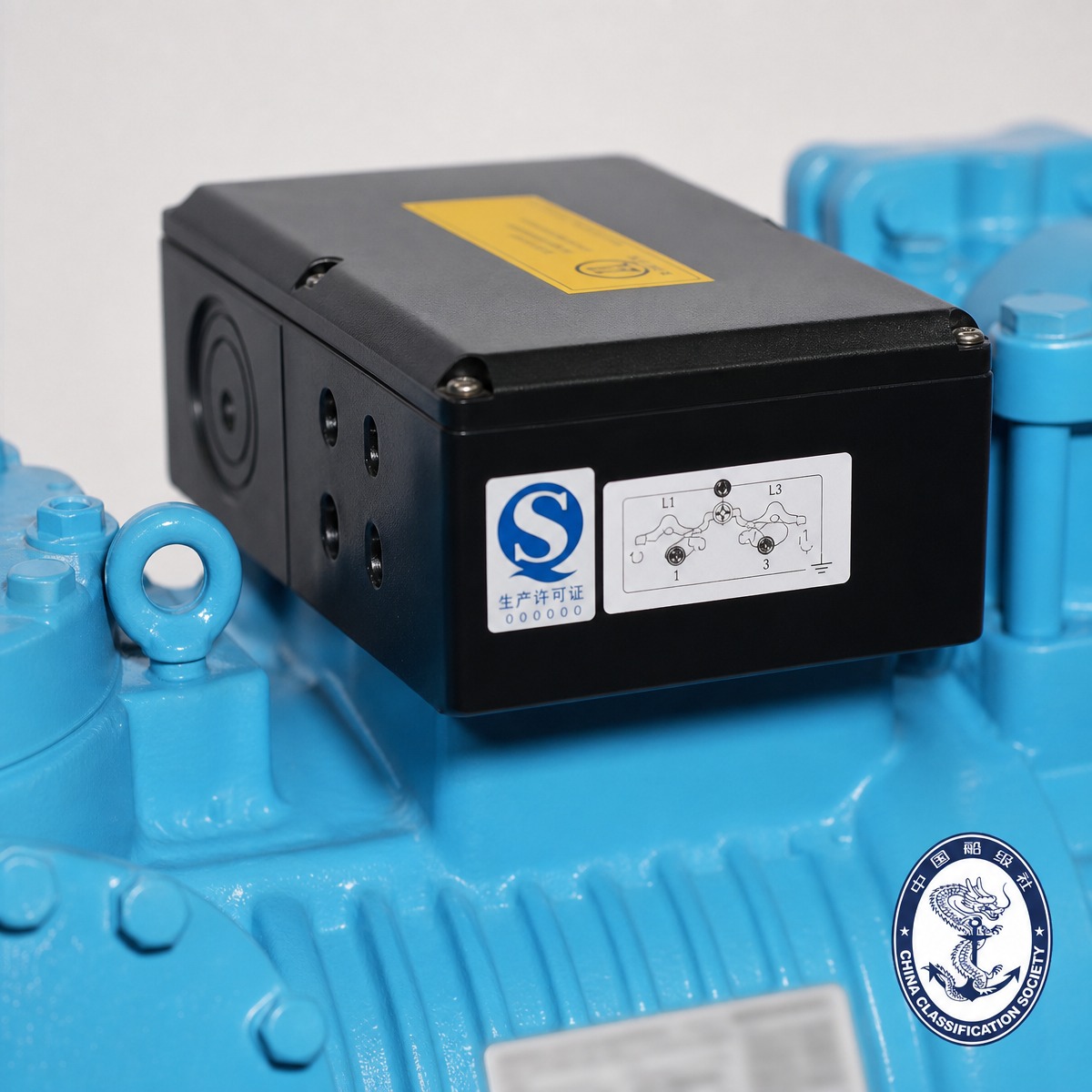

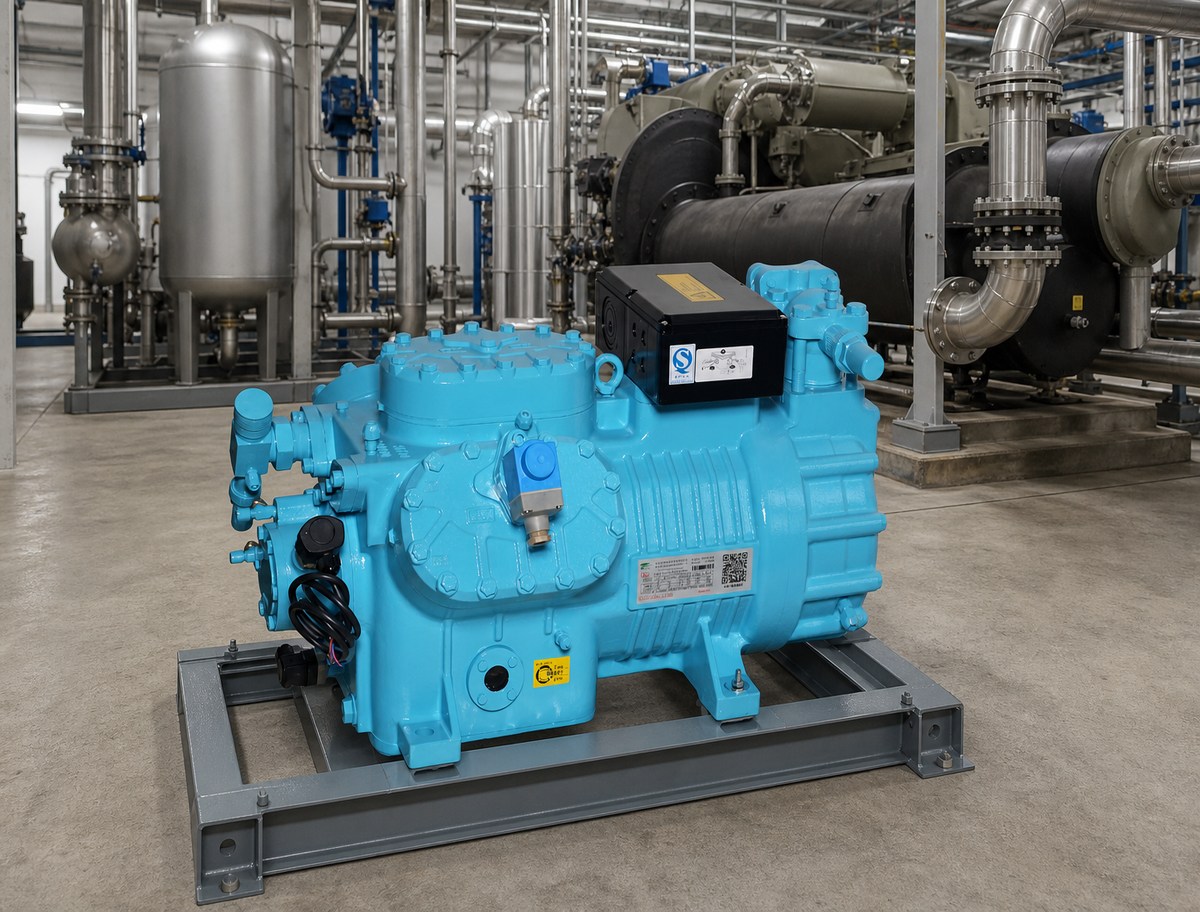

Хамрах хүрээний L6 загварууд	BTF6H-25.3Z / BTF6H-35.3G, BTF6G-30.3Z / BTF6G-40.3G, BTF6F-40.3Z / BTF6F-50.3G (R507A, дизайн даралт 3.2 МПа, нэрлэсэн хурд 1450 SLT поршений хавсралт 4M4) шугамууд болон YLG шураг шугам

Зөвшөөрөл нь худалдан авагчийн хувьд юу гэсэн үг вэ. Төрөл баталсны дараа үйлдвэрлэлийн нэгж бүрийг батлагдсан бүтээгдэхүүний хяналтын схемийн дагуу CCS-ийн маркшейдер шалгадаг; Нийгэмлэг нь хангалттай шалгалт хийсний дараа тухайн машинд Далайн бүтээгдэхүүний гэрчилгээ олгодог. Энэхүү гэрчилгээ нь үйлдвэрийн асбестгүй мэдэгдлийг (Нийгэмлэгээр хянуулсан) бүртгэж, засвар үйлчилгээний нөхцлийг тодорхойлдог: үндсэн шинж чанарт нөлөөлж буй дизайн, материал эсвэл үйлдвэрлэлийн өөрчлөлтийг дахин батлах ёстой; үйлдвэрийн чанарын удирдлагын тогтолцоо үр дүнтэй, тууштай байх ёстой; Нийгэмлэг нь үйлдвэрлэлийн үйл явцад гэнэтийн аудит хийж болох бөгөөд жилийн хугацаа дуусахаас өмнө болон жилийн дараа гурван сарын дотор тогтмол аудит хийж болно.

Хамрах хүрээний тэмдэглэл. Зөвшөөрөгдсөн бүтээгдэхүүн нь хөргөлтийн компрессор өөрөө юм - ууршуулагч, конденсатор, хяналтын хайрцаг нь зөвшөөрлийн нэг хэсэг биш юм. Гэрчилгээний хуулбар нь зөвхөн Нийгэмлэгийн тамгатай хүчинтэй байх ба цаасан болон цахим гэрчилгээ нь нэг бүтэн бөгөөд хамт ашиглагдах ёстой.

Усан онгоцны төслүүдийн хувьд Далайн бүтээгдэхүүний гэрчилгээ авах хүсэлт гаргахдаа гэрчилгээний дугаар болон зорилтот загварыг өгөх; Манай баг үйлдвэрт CCS хэмжигчийг шалгах ажлын явцыг дэмждэг.

Өмнөх:

Дараачийн:
