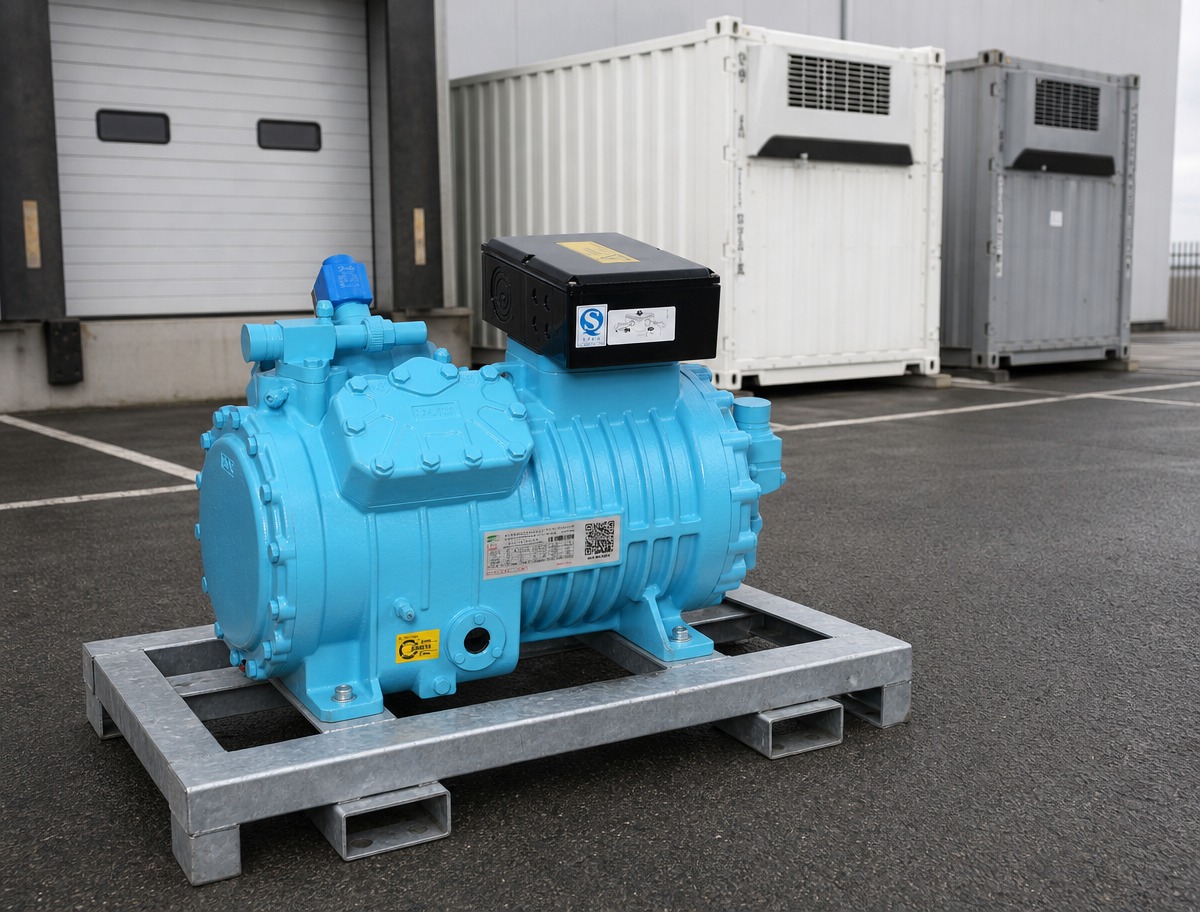

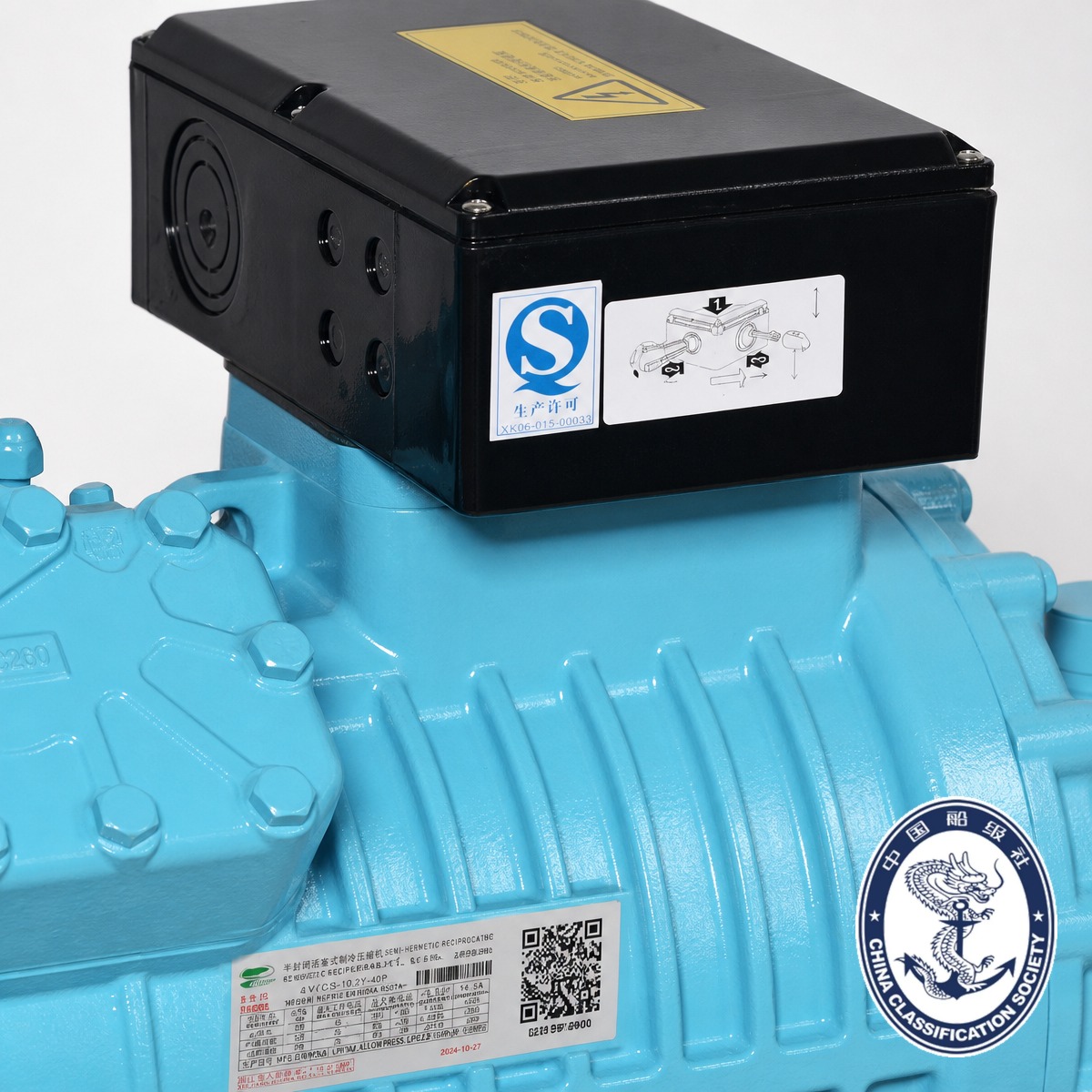

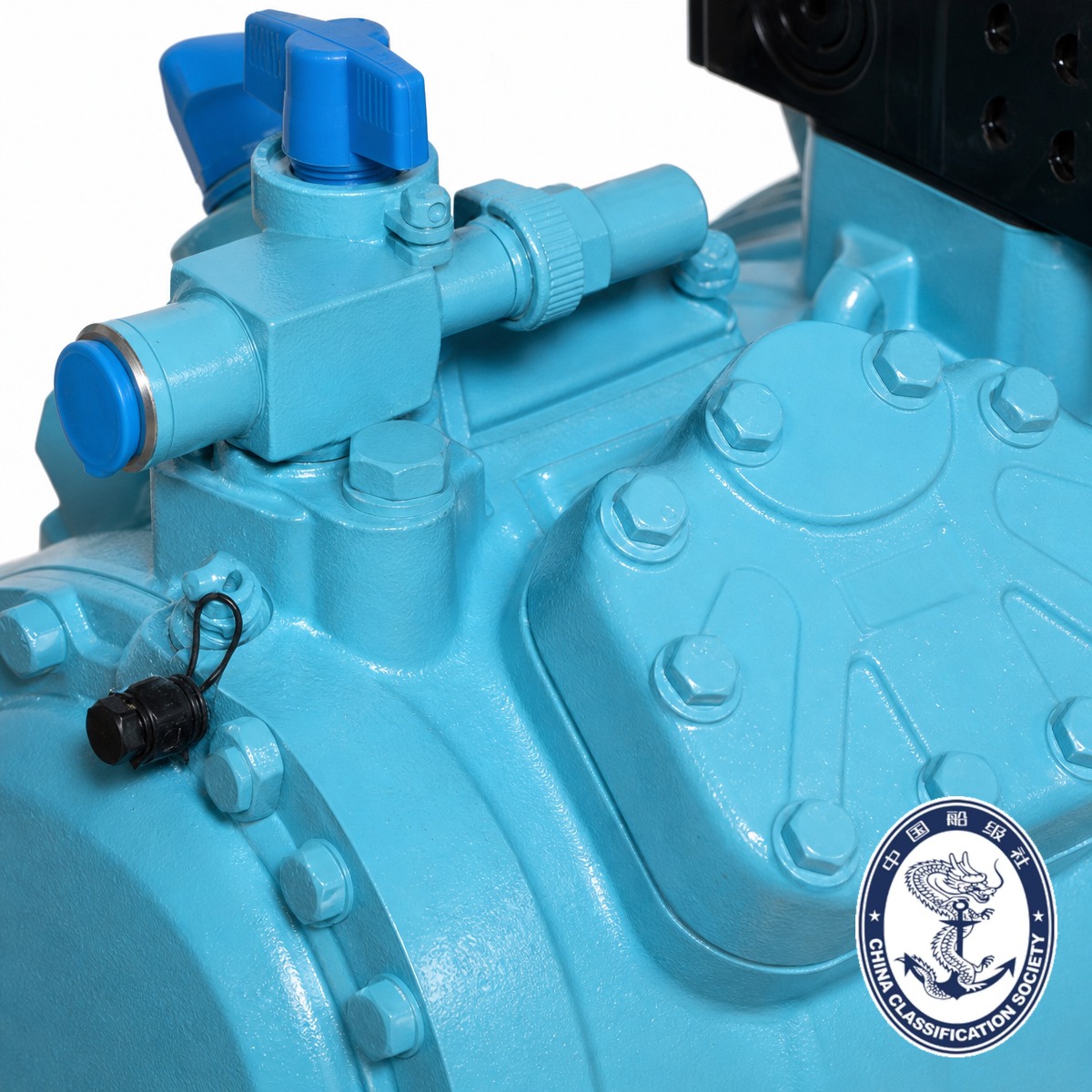

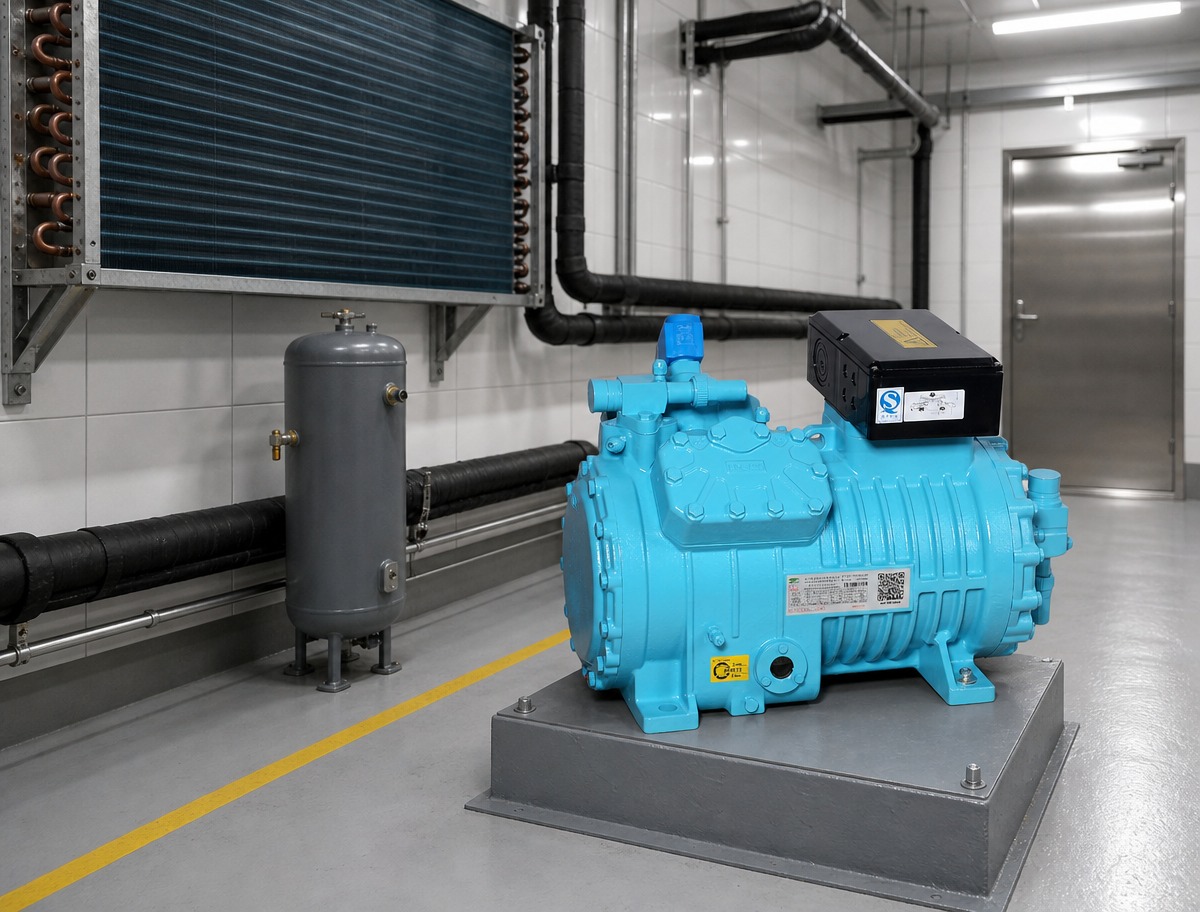

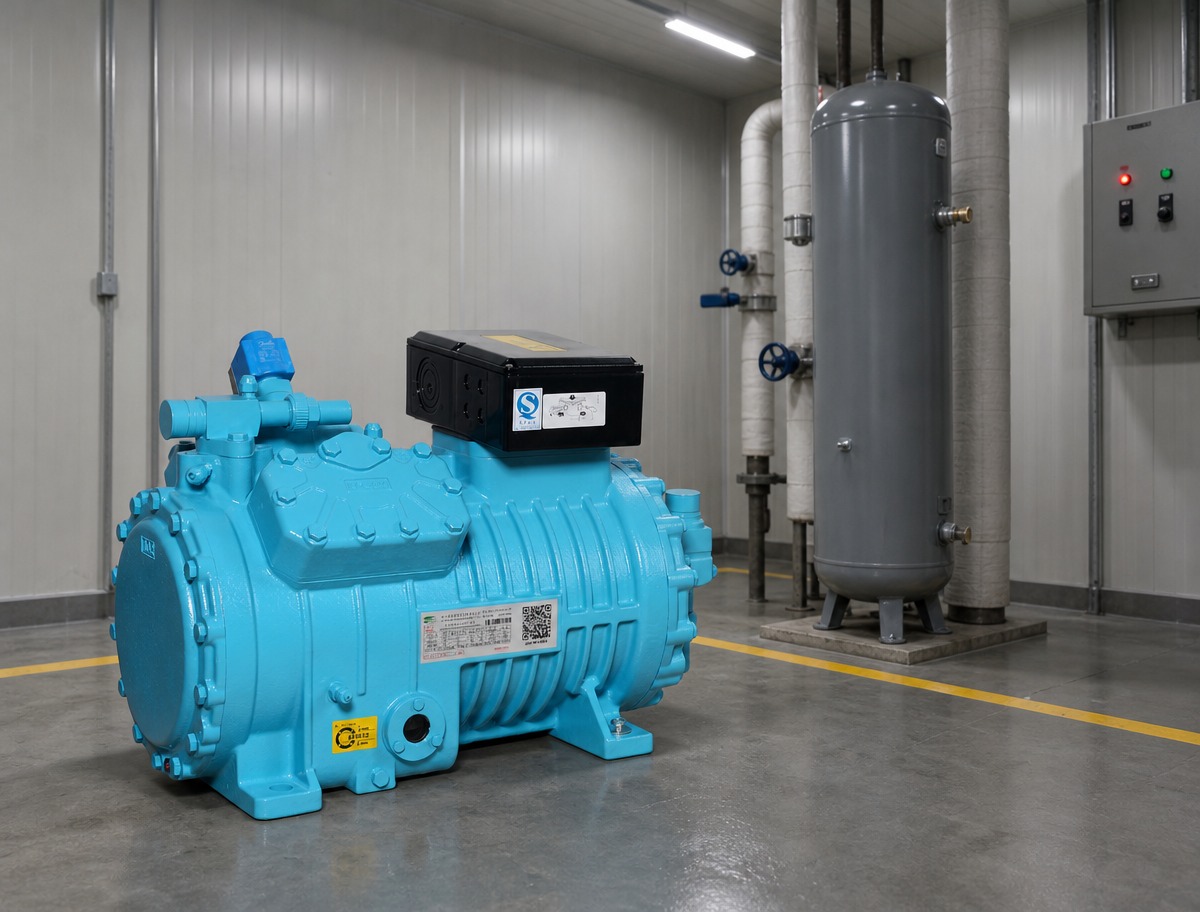

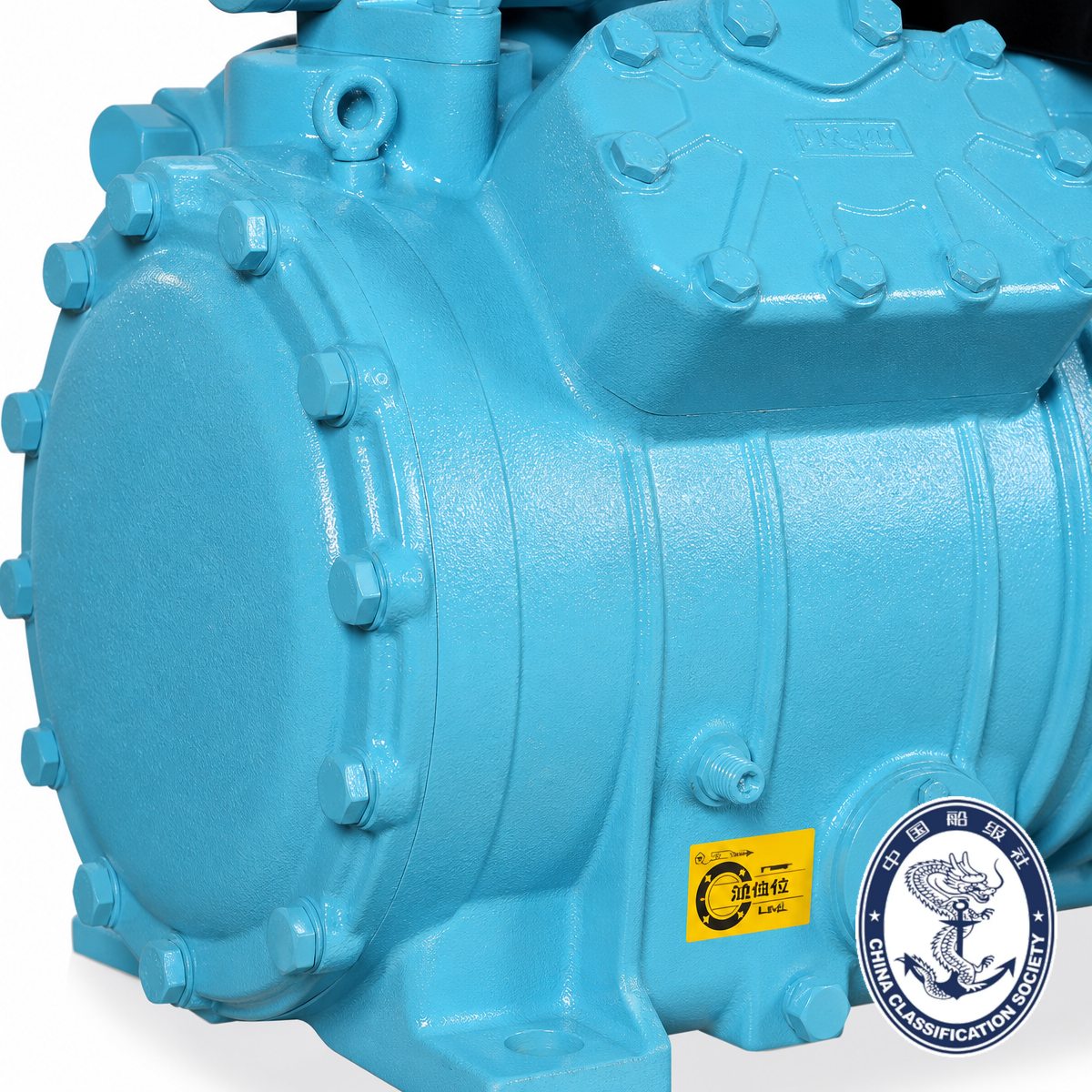

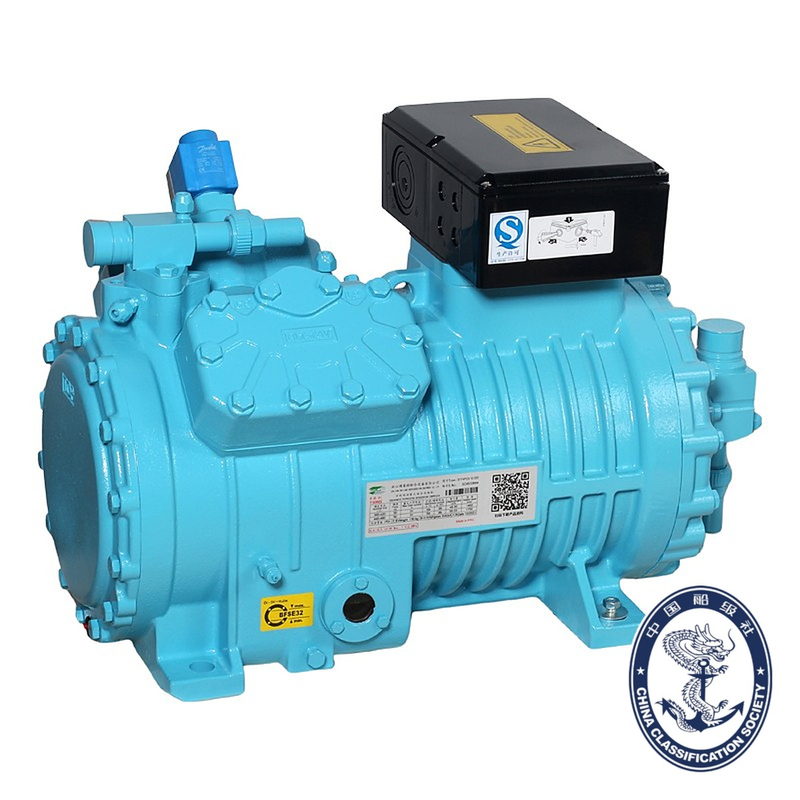

T-Series M4 4 цилиндртэй поршений хөргөлтийн компрессор Далайн тоног төхөөрөмж

T-Series M4 нь Zhejiang Brilliant-ийн дунд зэргийн дөрвөн цилиндртэй хагас герметик поршений хөргөлтийн компрессор бөгөөд дөрвөн цооногийн бүлэгт (4×φ55, 60, 65, 70 мм, бүгд 42 кВт-аас 46 морины цохилттой) 34.73-56.25 м³/цаг хүчин чадалтай найман загвартай. HP (15 кВт). Энэ нь жижиг дөрвөн цилиндртэй S4 машин шавхагдаж байгаа цоорхойг дүүргэж, том дөрвөн цилиндртэй L4 нь зайнаас илүү үйлдвэр юм. Бусад поршений шугамын нэгэн адил энэ нь далайн зөвшөөрлийг авчирдаг бөгөөд энд бүх найман M4 загварыг CCS-ийн төрөл батлах гэрчилгээнд жагсаасан болно ZG24PTB00058_01 дотоодын болон далай тэнгисийн загас агнуурын хөлөг онгоц, R507 үүрэг, 3.2 МПа дизайн даралт, 1450 r/min.

Цооногийн бүлэг бүр нь хоёр температурын ангилалтай: Z дунд-бага (хөлдөх өрөө, загас барих хөлдөөх, R22 дээр −40 °C хүртэл ууршдаг ба R404A/R507A дээр −45 °C) ба G дунд-өндөр (эерэг температуртай дэлгүүрүүд, тэсэлгээний хөргөлт, агааржуулагчийн үүрэг R 12, °C хүртэл хэвлэгдсэн). Газрын тосны дагавар нь R22/R502-д зориулагдсан R эрдэс тосыг R404A/R507A-д зориулсан E эфирийн тосоос тусгаарладаг.

Гурав дахь үеийн хүрээ нь хатууруулсан цилиндрийн цооног, бага импульс багатай дуу чимээтэй цилиндрийн толгой, өндөр үр ашигтай хавхлагын хавтан, сайжруулсан холхивч, илүү нимгэн цагираг бүхий хөнгөн поршен, 380–420 В / 3 / 4006 / Гц (V 3 / 4063 / Гц) дээр хэт ачаалалд тэсвэртэй PW хэсэг ороомгийн хөдөлгүүртэй. 60 Гц, хамгийн их ажлын гүйдэл өөрчлөгдөөгүй × 1.2 тоо). Загвар бүр 2.6 литрийн багтаамжтай тос цэнэглэдэг, газрын тосны шахуургаар тосолдог, 120 Вт-ын халаагууртай. Хоёр үе шаттай 50%/100% хүчин чадлын хяналтыг сонголтоор хийх боломжтой бөгөөд халуун хийн дамжлагагүйгээр сорохыг зогсоох зарчмаар ажилладаг тул сорох даралтыг хянах шаардлагагүй. Цилиндр толгойн сэнс, KRIWAN электрон тосон даралтын дифференциал унтраалга, KRIWAN моторын хамгаалалтын модуль, температур мэдрэгч зэрэг нь сонголттой.

Тосыг оруулаад 117-138 кг жинтэй M4 нь хөлөг онгоцны машин механизмын зай эсвэл дээвэр дээрх үйлдвэрийн өрөөнд хоёр хүний суурилуулалт юм. Каталогийн өөрийн хэрэглээний талбарууд болох арилжааны хөргөгч, жижиг хүйтэн агуулах ба эмийн хүйтэн гинж зэрэг нь CCS-ийн зөвшөөрөл нь M4-ийг төрөл бүрийн хамгийн уян хатан дөрвөн цилиндртэй хүрээ болгодог.

Боломжийн байдал:

Тоо хэмжээ:



Лавлагаа Сагсанд нэмэх 天猫购买

Загвар:
BTF4VCS-6.3Z~BTF4NCS-20.3G
Брэнд:
Blait

Бүтын систем

T-Series M4 нь Zhejiang Brilliant-ийн нэг үе шаттай хагас герметик поршений шугамын дунд зэргийн дөрвөн цилиндртэй хүрээ бөгөөд энэ нь хөлөг онгоцны тавиур эсвэл дэлгүүрийн компрессорын өрөө нь жижиг машинаас хэтэрсэн үед хүрээний үйлдвэрийн зохион бүтээгчид ихэвчлэн тодорхойлдог. Найман загвар нь 4х55×42, 4×φ60×42, 4×φ65×42 ба 4×φ70×42 мм-ийн дөрвөн цооногийн бүлэгт 34.73 , 41.33, 48.5 ба 56.25 м³/цаг шүүрсэн эзэлхүүнийг хамардаг (хөдөлгүүрийн хүчин чадал 46 кВт-аас 14 Вт хүртэл HP) кВт) . Энэ нь жижиг дөрвөн цилиндртэй (S4, 32.48 м³/ц хүртэл) хүчин чадал нь дуусч, том 4 цилиндртэй (L4, 73.6 м³/ц) нь угсралтын биет болон цахилгааны шингээх чадвараас илүү үйлдвэрийг дүүргэдэг. Бүх найман M4 загварыг БНХАУ-ын ангиллын нийгэмлэгийн загварын зөвшөөрлийн гэрчилгээнд жагсаасан болно. ЗГ24PTB00058_01 .

Цооногийн бүлэг бүрийг хоёр температурын ангилал, хоёр тос дүүргэлтээр санал болгодог тул захиалгын код нь бүх дөрвөн шийдвэрийг агуулдаг. Z загварууд — BTF4VCS-6.3Z, BTF4TCS-8.3Z, BTF4PCS-10.3Z, BTF4NCS-12.3Z нь хөлдөөх болон нам хажуугийн даалгаврыг гүйцэтгэхэд ашигладаг дунд-бага машинууд бөгөөд нийтлэгдсэн хүчин чадлын өгөгдөл нь R22 дээр −40 °C хүртэл ууршиж, R22-д −47 ° 04A/C-т ууршдаг. G загварууд — BTF4VCS-10.3G, BTF4TCS-12.3G, BTF4PCS-15.3G, BTF4NCS-20.3G нь эерэг температурт хадгалах, тэсэлгээний хөргөлт болон агааржуулагчийн үүрэг гүйцэтгэхэд зориулагдсан дунд-өндөр машинууд бөгөөд R5-т +12.5 °C ба +7 хэмд нийтлэгдсэн өгөгдөл юм. R404A/R507A. Газрын тосны дагавар нь ангийн үсгээс хамааралгүй: R нь R22/R502 үүрэгт ашигт малтмалын тосны дүүргэлт, E R404A/R507A үүрэгт эфирийн тосны дүүргэлт юм. Иймээс зэрэг бүрэн код нь BTF4PCS-15.3GE M4 хүрээ · 65 мм-ийн цооногийн бүлэг · 15 морины хөдөлгүүр · 3 дахь загварын цуврал · дунд зэргийн өндөр зэрэглэлийн эфирийн тосыг уншдаг.

Механикийн хувьд M4 нь бусад T-цувралтай ижил 3-р үеийн поршений загвар юм: элэгдэлд тэсвэртэй цилиндрийн цооног, цэнэгийн лугшилт болон дуу чимээг бууруулдаг цилиндрийн толгой, цэнэгийн үр ашгийг нэмэгдүүлэх, цочролыг эсэргүүцэх зорилгоор шинэчлэгдсэн хавхлагын хавтан, тосыг сайжруулж, үр ашгийг бууруулахын тулд үндсэн холхивчийг дахин зохион бүтээсэн, босоо тэнхлэгийн ачаалал багатай. бага зай эзэлхүүнтэй хөнгөн поршений ба үрэлтийн алдагдлыг багасгах нимгэн цагираг. Уг хүрээ нь газрын тосны шахуургаас албадан тосолгооны материалаар ажилладаг , 2.6 л цэнэгтэй, загвар бүр дээр асаалт хийдэг 120 Вт халаагуур (220 В) зөөдөг. 380–420 В / 3 / 50 Гц (YY) эсвэл 440–480 В / 3 / 60 Гц (YY) дээр PW хэсэг ороомгийн мотороор бөгөөд энэ нь хөлөг онгоцны үйлчилгээний генераторууд болон жижиг үйлдвэрийн өрөөний хангамжийн хувьд довтолгоог хангалттай бага байлгадаг. Хүрээлэн дээрх хамгийн их ажлын гүйдэл нь 16.6-аас 33.2 А бөгөөд энэ нь хоёр давтамж дээр ижил үзүүлэлт юм.

Дөрвөн цилиндртэй хүрээнүүдийн багтаамжийн модуляци нь хоёр шатлалт 50% / 100% эрчим хүчний хяналтын систем юм: цилиндрийн нэг эгнээ нь халуун хийн дамжлагагүйгээр, зогсоох-сорох зарчмаар буулгагддаг тул шатыг ажиллуулахын тулд сорох даралтын хяналтын хавхлага шаардлагагүй болно. Арван хоёр холболт ба үйлчилгээний портууд - сорох, гадагшлуулах, тос дүүргэх, тос зайлуулах, тэнцвэржүүлэх, даралт ба аюулгүй байдлын холболтууд нь хүрээг хамарсан нийтлэг зохион байгуулалтыг хилийн гурван бүлэгт хуваадаг: сорох 28 мм (1 1/8 ') 22 мм ( 7/8 ') ; сорох 35 мм (1 3/8 ') гадагшлуулах 28 мм (1 1/8 ') ; ба сорох 42 мм (1 5/8') 28 мм (1 1/8') . Хүрээнд жагсаасан сонголтууд нь физик толгойг хөргөх зориулалттай цилиндр толгойтой сэнс, шингэн шахах электрон хянагч, KRIWAN цахим тосны даралтын дифференциал унтраалга, KRIWAN моторын хамгаалалтын модуль, температур мэдрэгч юм.

Гүйцэтгэлийг арван зургаан сүлжээ хэлбэрээр нийтэлсэн - R22 ба R404A/R507A загвар бүр Z эсвэл G ангиллын конденсацийн температур 30, 40 болон 50 °C - бүгдийг доор 2.4-т бүрэн эхээр нь хуулбарласан. Суурь нь 50 Гц давтамжтай, 20 ° C-ийн сорох хийн температуртай, шингэний дэд хөргөлтгүй ; 60 Гц-т хүчин чадал, чадлын үзүүлэлтүүд нь ×1.2- оор масштабтай байх ба хамгийн их ажлын гүйдэл өөрчлөгдөхгүй. G ангиллыг R22 дээр +12.5 °C-аас −30 °C хүртэл, R404A/R507A дээр +7.5 °C-аас -40 °C хүртэл ууршуулдаг; Z ангиллыг R22 дээр −5 °C-аас −40 °C хүртэл, R404A/R507A дээр −45 °C хүртэл баримтжуулсан. Нийтлэгдсэн булангийн доор байгаа програмуудыг хүснэгтээс экстраполяци хийхээс илүү үйлдвэрлэгчийн сонгосон програм хангамжаар тооцдог бөгөөд гүн хөлдөөх үйлчилгээнд шингэн шахах электрон хянагч шаардлагатай.

Далайн худалдан авагчдын хувьд гэрчилгээ нь богино жагсаалтын баримт бичиг юм. 2024 оны 10-р сарын 29- ний өдөр CCS Жэжян салбараас гаргасан ZG24PTB00058_01 нь 2029 оны 10-р сарын 28 хүртэл хүчинтэй бөгөөд R507 дээрх поршений / поршений төрлийн хөргөлтийн компрессор (M0001) , дизайн даралт 3.2 МПа , дотоодын загас агнуурын хурдыг 14-000 минутаар хангадаг. XSBC-CCS-2024001 тайлангийн дагуу туршсан , асбест агуулаагүй тунхаглал бүхий савнууд. Бүх найман M4 загвар нь загварын жагсаалтад байгаа бөгөөд жин нь 117-138 кг , тосыг оруулаад, хоёр хүн ачаа өргөх төхөөрөмжгүйгээр онгоцонд ажиллах нь бодитой гэсэн үг юм. Хамрах хүрээг анхаарна уу: гэрчилгээ нь зөвхөн компрессорыг хамарна; Бусдын нийлүүлсэн ууршуулагч, конденсатор болон хяналтын хайрцагнууд нь гадна талд байрладаг бөгөөд эфирийн тос (E) хувилбарууд нь гэрчилгээнд заасан байдаг тул далайн захиалгыг E дагавар дээр байрлуулах ёстой.

FAQ

1. T-Series M4 яг юу вэ?

M4 нь Zhejiang Brilliant-ийн T-Series нэг үе шаттай хагас герметик поршений шугамын дунд зэргийн дөрвөн цилиндртэй хүрээ юм: найман загвар, дөрвөн цооногийн бүлэг (4×φ55/60/65/70 мм × 42 мм цус харвалт), нүүлгэн шилжүүлэлт 34.73–56.25 м³/ц (64–20. HP, жин), мотор 117-138 кг тостой.

2. Аль M4 загварууд нь CCS төрлийн зөвшөөрлийг агуулсан байдаг вэ?

Бүх найм: BTF4VCS-6.3ZE, BTF4TCS-8.3ZE, BTF4PCS-10.3ZE, BTF4NCS-12.3ZE (дунд-бага, нэрлэсэн нөхцөл -31.5 / 40.5 °C) болон BTF4VCS-10.3GE, BTF4TCSGE-13, BTF4.TCSGE-13. BTF4NCS-20.3GE (дунд-өндөр, -6.5 / 43.5 ° C). Эдгээр нь 2024 оны 10-р сарын 29-ний өдөр CCS Жэжян дахь салбараас олгосон, 2029 оны 10-р сарын 28 хүртэл хүчинтэй байгаа ZG24PTB00058_01 загварын зөвшөөрлийн гэрчилгээний хавсралтад харагдаж байна.

3. Z загвар ба G загвар хоёрын ялгаа юу вэ?

Z = дунд-бага температур, G = дунд-өндөр. Нийтлэгдсэн өгөгдөл: R22 дээр Z загварууд −40 °C хүртэл ууршдаг, G загварууд +12.5 °C-аас −30 °C хүртэл; R404A/R507A дээр Z загваруудыг −45 °C, G загваруудыг −40 °C болгон хүснэгтээр үзүүлэв. Хөлдөх, загас барих ажилд Z-г, эерэг температурт хадгалах, өргөх ачааны хувьд G-г сонгоно.

4. Загварын кодын сүүлчийн үсэг юу гэсэн үг вэ (R vs E)?

Тос дүүргэх: R = R22/R502-д зориулсан эрдэс тос; E = R404A/R507A-д зориулсан эфирийн тос (болон R134a, R407A/B/C). Сертификат нь эфирийн тосны E хувилбаруудыг жагсаав.

5. M4 нь 60 Гц давтамжтай хөлөг онгоцны хангамж дээр ажиллаж чадах уу?

Тиймээ. Каталогийн өгөгдөл нь 50 Гц; 60 Гц ажиллах үед 1.2-оор үржих ба хамгийн их ажлын гүйдэл өөрчлөгдөхгүй. Хөдөлгүүр нь 380–420 В / 3 / 50 Гц ба 440–480 В / 3 / 60 Гц давтамжтай PW хэсэг ороомгийн эхлэлийн төрөл юм.

6. Хүчин чадлын хяналт боломжтой юу?

Тиймээ, сонголтоор: дөрвөн цилиндртэй загварууд нь 50% ба 100% хоёр шатлалт ачааллын удирдлагатай бөгөөд халуун хийн дамжуулалтгүйгээр сорохыг зогсоох зарчмаар ажилладаг тул сорох даралтыг хянах шаардлагагүй. Үүнийг захиалах нь хүрээний тоймыг өөрчилдөг - каталог нь тосны насос / эрчим хүчний хяналтын хувилбарт зориулж тусдаа хэмжээсийн зургийг хэвлэдэг.

7. M4 нь хэр их тос авдаг, газрын тосны системийг юу хамгаалдаг вэ?

Загвар бүр дээр 2.6 л, тосны шахуургаар хүчээр тосолно. Оруулсан портууд: 5 тос дүүргэх, 6 тос зайлуулах хоолой, соронзон залгууртай тосны шүүлтүүр 7, тосыг салгагч руу буцаах 8, тосны даралтын +/− 11 цорго, 12 газрын тосны даралтын цахилгаан унтраалга, 9-р порт дээрх 120 Вт / 220 В-ын тахир халаагуур.

8. Шингэн шахах электрон хянагч хэзээ шаардлагатай вэ?

Хэрэглээний хязгаарын графикийн улбар шар зурваст ажиллах цэг нь 'Цахим усан тийрэлтэт хянагч'* гэсэн шошготой байх үед. Компрессор нь тарилгын цорго 4-р портоор хангадаг. Мөн каталогийн өөрийн хязгаарыг анхаарна уу: R404A/R507A -30 °C-аас доош ууршилтын хувьд Brilliant сонгох программ хангамжийн тусламжтайгаар хүчин чадал, тэжээлийн оролтыг баталгаажуулна уу.

9. CCS гэрчилгээнд юу хамаарахгүй вэ?

Гэрчилгээний тайлбарт зөвшөөрөл нь зөвхөн хөргөлтийн компрессорыг хамарна - ууршуулагч, конденсатор, хяналтын хайрцгийг оруулаагүй болно. Хөлөг онгоцны хажуугийн суурь, чичиргээнээс хамгаалах бэхэлгээ, дамжуулах хоолойг холбогдох ангиллын дүрмийн дагуу талбайгаас зохион бүтээдэг.

10. Би S4, M4 болон L4-ийн хооронд хэрхэн сонгох вэ?

Шүүрсэн эзэлхүүнээр: S4 18.05–32.48 м³/ц, М4 34.73–56.25 м³/цаг, L4 73.6–84.5 м³/цаг. Хэрэв таны үүрэг 34-56 м³ / ц хооронд байвал M4 нь хүрээ юм; 117-138 кг жинтэй энэ нь хөлөг онгоцны машин механизмын зайд хоёр хүн суурилуулсан хэвээр байна.

2.1 Загварын хүрээ

Загвар	Мотор HP/kW	Displ. м³/цаг	Цил × цооног × цус харвалт	Тос L	Макс op. гүйдэл	A	Эхлэх	/	түгжигдсэн
BTF4VCS-6.3Z	6 / 4.4	34.73	4 × φ55 × 42	2.6	16.6	39.0/68.0	120	117	Z
BTF4VCS-10.3G	10 / 7.5	34.73	4 × φ55 × 42	2.6	19.9	59.0/99.0	120	127	G
BTF4TCS-8.3Z	9 / 6.6	41.33	4 × φ60 × 42	2.6	19.9	49.0/81.0	120	122	Z
BTF4TCS-12.3G	12 / 8.8	41.33	4 × φ60 × 42	2.6	25.1	69.0/113.0	120	129	G
BTF4PCS-10.3Z	12 / 8.8	48.5	4 × φ65 × 42	2.6	22.7	59.0/99.0	120	127	Z
BTF4PCS-15.3G	15 / 10.5	48.5	4 × φ65 × 42	2.6	28.2	81.0/132.0	120	135	G
BTF4NCS-12.3Z	14 / 10.3	56.25	4 × φ70 × 42	2.6	26.6	69.0/113.0	120	129	Z
BTF4NCS-20.3G	20/15	56.25	4 × φ70 × 42	2.6	33.2	97.0/158.0	120	138	G

Ангилал Z = дунд-бага температур, G = дунд-өндөр температур. Загвар бүрийн хувьд тос шахах хэмжээ 2.6 л, crankcase халаагуур нь 220 В-т 120 Вт; жинд тосны цэнэг орно.

2.2 Цахилгаан хангамж

A	Халаагч
Моторын төрөл	PW — хэсэг ороомгийн хөдөлгүүр (分绕组启动电机)
50 Гц	380–420 В, YY холболт, 3 фазын
60 Гц	440–480 В, YY холболт, 3 фазын
60 Гц өгөгдлийн дүрэм	Каталогийн тоо 50 Гц байна. 60 Гц давтамжтай ажиллахын тулд 1.2-оор үржүүлнэ; хамгийн их ажлын гүйдэл өөрчлөгдөхгүй хэвээр байна.

2.3 Сорох ба гадагшлуулах холболтын хэмжээ

Вт	Жин	кг	Анги
1	BTF4VCS-6.3Z, BTF4VCS-10.3G	28 (1 1/8')	22 (7/8')
2	BTF4TCS-8.3Z, BTF4TCS-12.3G, BTF4PCS-10.3Z, BTF4NCS-12.3Z	35 (1 3/8')	28 (1 1/8')
3	BTF4PCS-15.3G, BTF4NCS-20.3G	42 (1 5/8')	28 (1 1/8')

2.4 Гүйцэтгэлийн өгөгдөл — R22 ба R404A/R507A

Хүснэгт бүрийн нөхцөл: давтамж 50 Гц, сорох хийн температур 20 ° C, шингэний нэмэлт хөргөлт байхгүй . Qo = хөргөх хүчин чадал (кВт), Pe = оролт (кВт). Хоосон нүднүүд нь тухайн загварын ууршилтын температурын утгыг каталогт нийтлэхгүй гэсэн үг юм.

BTF4VCS-6.3Z - R22

Зүйлийн	утга	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	24.76	20.03	15.98	12.53	9.62	7.53	5.57	3.94
30 ℃	Pe (кВт)	6.05	5.72	5.32	4.84	4.32	3.78	3.26	2.67
40 ℃	Qo (кВт)	21.91	17.60	13.91	10.78	8.15	6.33	4.56	3.08
40 ℃	Pe (кВт)	7.03	6.51	5.91	5.27	4.60	4.06	3.41	2.69
50 ℃	Qo (кВт)	19.08	15.19	11.87	9.11	6.92	5.06	3.49	2.19
50 ℃	Pe (кВт)	7.91	7.18	6.40	5.60	4.90	4.14	3.33	2.48

BTF4VCS-10.3G - R22

Хүрээний	хэмжээ	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	Qo (кВт)	48.10	44.01	40.20	36.65	30.26	24.74	20.00	15.94	12.48	9.55	7.07
30 ℃	Pe (кВт)	6.05	6.14	6.18	6.19	6.12	5.92	5.62	5.24	4.79	4.29	3.76
40 ℃	Qo (кВт)	43.28	39.54	36.05	32.79	26.95	21.90	17.57	13.88	10.74	8.09	5.87
40 ℃	Pe (кВт)	7.71	7.67	7.61	7.51	7.22	6.83	6.35	5.80	5.19	4.55	3.90
50 ℃	Qo (кВт)	38.44	35.06	31.89	28.95	23.65	19.09	15.18	11.85	9.03	6.66
50 ℃	Pe (кВт)	9.22	9.07	8.90	8.69	8.20	7.62	6.96	6.25	5.49	4.72

BTF4TCS-8.3Z - R22

Загварууд	Сорох	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	29.85	24.19	19.33	15.19	11.68	9.27	6.87	4.89
30 ℃	Pe (кВт)	7.28	6.91	6.43	5.87	5.25	4.67	4.01	3.37
40 ℃	Qo (кВт)	26.51	21.34	16.92	13.16	9.98	7.72	5.57	3.78
40 ℃	Pe (кВт)	8.50	7.89	7.19	6.43	5.64	5.04	4.29	3.52
50 ℃	Qo (кВт)	23.19	18.52	14.53	11.24	8.57	6.30	4.39	2.80
50 ℃	Pe (кВт)	9.61	8.75	7.84	7.04	6.13	5.26	4.38	3.43

BTF4TCS-12.3G - R22

шугам	SL	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	Qo (кВт)	57.53	52.66	48.11	43.87	36.26	29.68	24.02	19.18	15.07	11.57	8.62
30 ℃	Pe (кВт)	7.30	7.41	7.47	7.49	7.40	7.17	6.81	6.35	5.82	5.22	4.59
40 ℃	Qo (кВт)	51.85	47.39	43.22	39.34	32.37	26.35	21.19	16.78	13.04	9.88	7.23
40 ℃	Pe (кВт)	9.36	9.32	9.25	9.13	8.79	8.32	7.74	7.08	6.36	5.60	4.82
50 ℃	Qo (кВт)	46.16	42.12	38.34	34.83	28.51	23.06	18.39	14.41	11.04	8.22
50 ℃	Pe (кВт)	11.25	11.08	10.87	10.63	10.04	9.34	8.55	7.70	6.80	5.87

BTF4PCS-10.3Z - R22

гадагшлуулах	шугам	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	34.24	27.64	21.99	17.19	13.13	10.68	7.92	5.51
30 ℃	Pe (кВт)	8.24	7.79	7.23	6.57	5.85	5.44	4.71	3.92
40 ℃	Qo (кВт)	30.23	24.22	19.08	14.73	11.06	8.98	6.45	4.28
40 ℃	Pe (кВт)	9.54	8.82	8.01	7.12	6.18	5.72	4.84	3.96
50 ℃	Qo (кВт)	26.26	20.84	16.21	12.35	9.87	7.39	5.10	3.18
50 ℃	Pe (кВт)	10.68	9.69	8.62	7.35	6.83	5.96	4.94	3.99

BTF4PCS-15.3G - R22

DL	Конденсацийн	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	Qo (кВт)	66.87	61.17	55.85	50.90	42.01	34.33	27.73	22.10	17.30	13.25	9.82
30 ℃	Pe (кВт)	8.45	8.57	8.63	8.64	8.52	8.24	7.80	7.25	6.61	5.89	5.13
40 ℃	Qo (кВт)	60.09	54.87	50.01	45.47	37.33	30.32	24.30	19.17	14.83	11.17	8.10
40 ℃	Pe (кВт)	10.79	10.74	10.63	10.49	10.07	9.50	8.80	8.01	7.14	6.23	5.28
50 ℃	Qo (кВт)	53.29	48.57	44.17	40.06	32.69	26.34	20.91	16.30	12.40	9.14
50 ℃	Pe (кВт)	12.91	12.70	12.44	12.14	11.42	10.58	9.63	8.60	7.52	6.41

BTF4NCS-12.3Z - R22

параметр	Конденсацийн	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	40.22	32.55	25.99	20.41	15.69	12.24	9.03	6.31
30 ℃	Pe (кВт)	9.80	9.29	8.63	7.86	7.02	6.29	5.40	4.53
40 ℃	Qo (кВт)	35.64	28.65	22.68	17.61	13.34	10.37	7.44	4.98
40 ℃	Pe (кВт)	11.42	10.58	9.63	8.59	7.50	6.66	5.66	4.71
50 ℃	Qo (кВт)	31.10	24.79	19.41	14.93	11.62	8.60	5.94	3.73
50 ℃	Pe (кВт)	12.87	11.71	10.46	9.11	8.11	6.99	5.85	4.79

BTF4NCS-20.3G - R22

параметр	Конденсацийн	12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
30 ℃	Qo (кВт)	78.18	71.57	65.40	59.65	49.32	40.41	32.74	26.19	20.62	15.90	11.90
30 ℃	Pe (кВт)	9.82	9.96	10.04	10.06	9.93	9.61	9.13	8.51	7.78	6.98	6.13
40 ℃	Qo (кВт)	70.40	64.34	58.69	53.43	43.98	35.82	28.83	22.86	17.80	13.54	9.95
40 ℃	Pe (кВт)	12.55	12.50	12.40	12.24	11.77	11.13	10.35	9.45	8.48	7.45	6.39
50 ℃	Qo (кВт)	62.59	57.11	52.00	47.23	38.66	31.28	24.96	19.58	15.04	11.22
50 ℃	Pe (кВт)	15.08	14.84	14.55	14.21	13.41	12.46	11.39	10.23	9.01	7.76

BTF4VCS-6.3Z — R404A / R507A

параметр		-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	Qo (кВт)	27.58	22.45	18.05	14.30	11.13	8.48	6.27	4.44	2.93
30 ℃	Pe (кВт)	6.91	6.47	5.95	5.37	4.75	4.11	3.47	2.86	2.29
40 ℃	Qo (кВт)	23.04	18.60	14.80	11.58	8.88	6.63	4.79	3.29	2.08
40 ℃	Pe (кВт)	7.92	7.25	6.52	5.76	4.98	4.21	3.47	2.78	2.16
50 ℃	Qo (кВт)		14.86	11.68	8.99	6.74	4.90	3.41	2.22
50 ℃	Pe (кВт)		7.95	7.02	6.09	5.17	4.28	3.45	2.69

BTF4VCS-10.3G — R404A / R507A

		7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	44.57	40.69	33.71	27.68	22.50	18.09	14.35	11.20	8.57	6.38	4.55
30 ℃	Pe (кВт)	7.16	7.13	6.98	6.69	6.31	5.84	5.30	4.72	4.12	3.52	2.93
40 ℃	Qo (кВт)	37.8	34.45	28.40	23.17	18.69	14.87	11.65	8.96	6.73	4.89	3.38
40 ℃	Pe (кВт)	8.69	8.53	8.13	7.62	7.02	6.37	5.67	4.94	4.22	3.51	2.85
50 ℃	Qo (кВт)	30.92	28.11	23.05	18.67	14.91	11.72	9.04	6.82	4.99	3.51	2.32
50 ℃	Pe (кВт)	10.04	9.76	9.12	8.39	7.61	6.78	5.93	5.08	4.25	3.46	2.73

BTF4TCS-8.3Z — R404A / R507A

		-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	Qo (кВт)	33.12	27.04	21.81	17.36	13.61	10.46	7.84	5.68	3.89
30 ℃	Pe (кВт)	8.34	7.85	7.25	6.58	5.87	5.12	4.38	3.67	3.02
40 ℃	Qo (кВт)	27.86	22.57	18.04	14.21	10.99	8.32	6.12	4.33	2.89
40 ℃	Pe (кВт)	9.62	8.86	8.02	7.14	6.23	5.33	4.47	3.66	2.93
50 ℃	Qo (кВт)		18.14	14.34	11.13	8.45	6.26	4.46	3.06
50 ℃	Pe (кВт)		9.73	8.67	7.58	6.51	5.47	4.49	3.60

BTF4TCS-12.3G — R404A / R507A

		7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	53.43	48.80	40.49	33.31	27.14	21.89	17.44	13.71	10.59	7.99	5.83
30 ℃	Pe (кВт)	8.68	8.65	8.48	8.14	7.68	7.11	6.46	5.76	5.04	4.31	3.62
40 ℃	Qo (кВт)	45.45	41.44	34.23	28.00	22.65	18.11	14.28	11.07	8.42	6.24	4.46
40 ℃	Pe (кВт)	10.61	10.42	9.94	9.32	8.61	7.81	6.97	6.10	5.23	4.39	3.60
50 ℃	Qo (кВт)	37.29	33.95	27.90	22.68	18.19	14.39	11.19	8.54	6.37	4.61	3.19
50 ℃	Pe (кВт)	12.33	11.99	11.22	10.35	9.40	8.40	7.38	6.36	5.37	4.43	3.58

BTF4PCS-10.3Z — R404A / R507A

		-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	Qo (кВт)	38.24	31.09	24.96	19.76	15.38	11.71	8.68	6.18	4.12
30 ℃	Pe (кВт)	9.38	8.82	8.14	7.37	6.54	5.68	4.81	3.97	3.18
40 ℃	Qo (кВт)	32.04	25.82	20.50	16.01	12.25	9.15	6.61	4.56	2.90
40 ℃	Pe (кВт)	10.76	9.88	8.92	7.89	6.84	5.78	4.76	3.79	2.90
50 ℃	Qo (кВт)		20.50	16.05	12.31	9.21	6.68	4.64	3.04
50 ℃	Pe (кВт)		10.66	9.43	8.17	6.92	5.69	4.52	3.45

BTF4PCS-15.3G — R404A / R507A

		7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	61.92	56.47	46.69	38.25	31.01	24.83	19.61	15.22	11.56	8.52	5.99
30 ℃	Pe (кВт)	10.03	10.00	9.77	9.36	8.79	8.11	7.33	6.49	5.62	4.75	3.91
40 ℃	Qo (кВт)	52.45	47.74	39.26	31.93	25.66	20.32	15.83	12.09	8.99	6.45	4.37
40 ℃	Pe (кВт)	12.20	11.98	11.38	10.64	9.78	8.82	7.80	6.76	5.71	4.70	3.75
50 ℃	Qo (кВт)	42.80	38.86	31.76	25.63	20.37	15.92	12.19	9.11	6.59	4.56	2.93
50 ℃	Pe (кВт)	14.10	13.68	12.75	11.70	10.56	9.35	8.13	6.90	5.70	4.57	3.54

BTF4NCS-12.3Z — R404A / R507A

		-5	-10	-15	-20	-25	-30	-35	-40	-45
30 ℃	Qo (кВт)	44.96	36.69	29.61	23.58	18.50	14.25	10.71	7.79	5.36
30 ℃	Pe (кВт)	11.18	10.57	9.81	8.94	8.00	7.01	6.01	5.04	4.12
40 ℃	Qo (кВт)	38.00	30.78	24.61	19.39	15.00	11.36	8.37	5.94	3.96
40 ℃	Pe (кВт)	12.94	11.97	10.88	9.71	8.49	7.27	6.07	4.92	3.87
50 ℃	Qo (кВт)		24.65	19.47	15.10	11.47	8.48	6.06	4.13
50 ℃	Pe (кВт)		12.97	11.57	10.12	8.66	7.22	5.83	4.54

BTF4NCS-20.3G — R404A / R507A

		7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40
30 ℃	Qo (кВт)	72.67	66.35	55.00	45.20	36.80	29.63	23.56	18.47	14.21	10.66	7.71
30 ℃	Pe (кВт)	11.72	11.70	11.47	11.02	10.40	9.64	8.78	7.85	6.89	5.93	5.01
40 ℃	Qo (кВт)	61.84	56.37	46.52	38.01	30.72	24.51	19.29	14.92	11.31	8.33	5.89
40 ℃	Pe (кВт)	14.33	14.09	13.44	12.62	11.66	10.60	9.47	8.32	7.17	6.06	5.03
50 ℃	Qo (кВт)	50.75	46.18	37.93	30.79	24.67	19.48	15.13	11.52	8.56	6.16	4.23
50 ℃	Pe (кВт)	16.67	16.22	15.19	14.02	12.75	11.42	10.05	8.70	7.39	6.16	5.05

M4 хүрээ нь зориулагдсан каталогитой арилжааны хөргөгч, жижиг хүйтэн агуулах, эмийн хүйтэн гинжин хэлхээнд бөгөөд CCS төрлийн зөвшөөрөл нь ижил найман загварт далайн татварыг нэмж өгдөг.

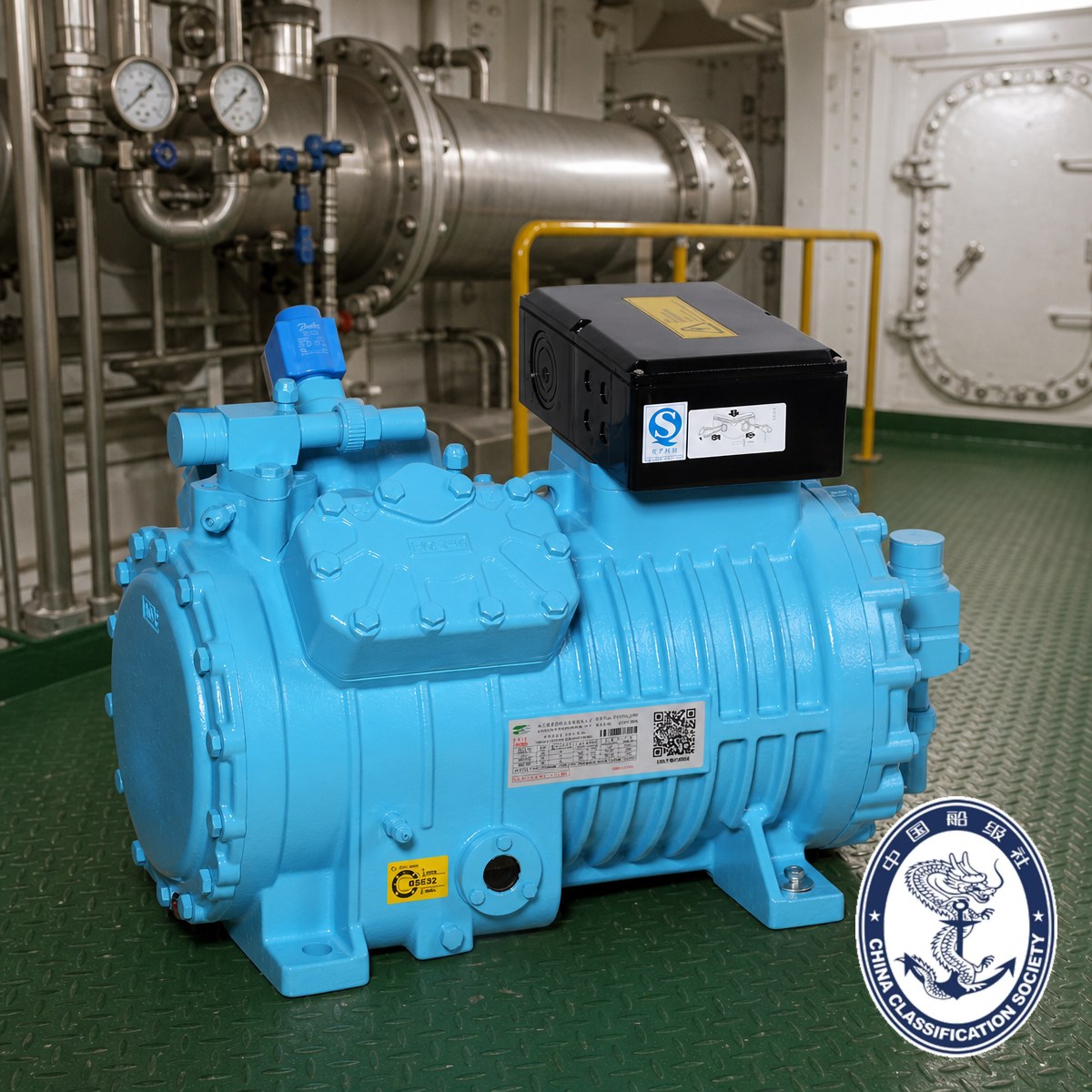

Далайн болон загас агнуурын хөлөг онгоцны хөргөлт. Тавцангийн хөргөлтийн машин, загас хадгалах, хөлдөөх үйлдвэрүүд, хөлөг онгоцны хангамжийн өрөөнүүд. Энэхүү гэрчилгээ нь CCS *Далайд явдаг ган загас агнуурын хөлөг онгоц барих дүрэм (2021)*-ийн эсрэг олгогдсон тул маркшейдерын яриа нь компрессорыг хүлээн зөвшөөрөх эсэх талаар бус угсралтын тухай юм.

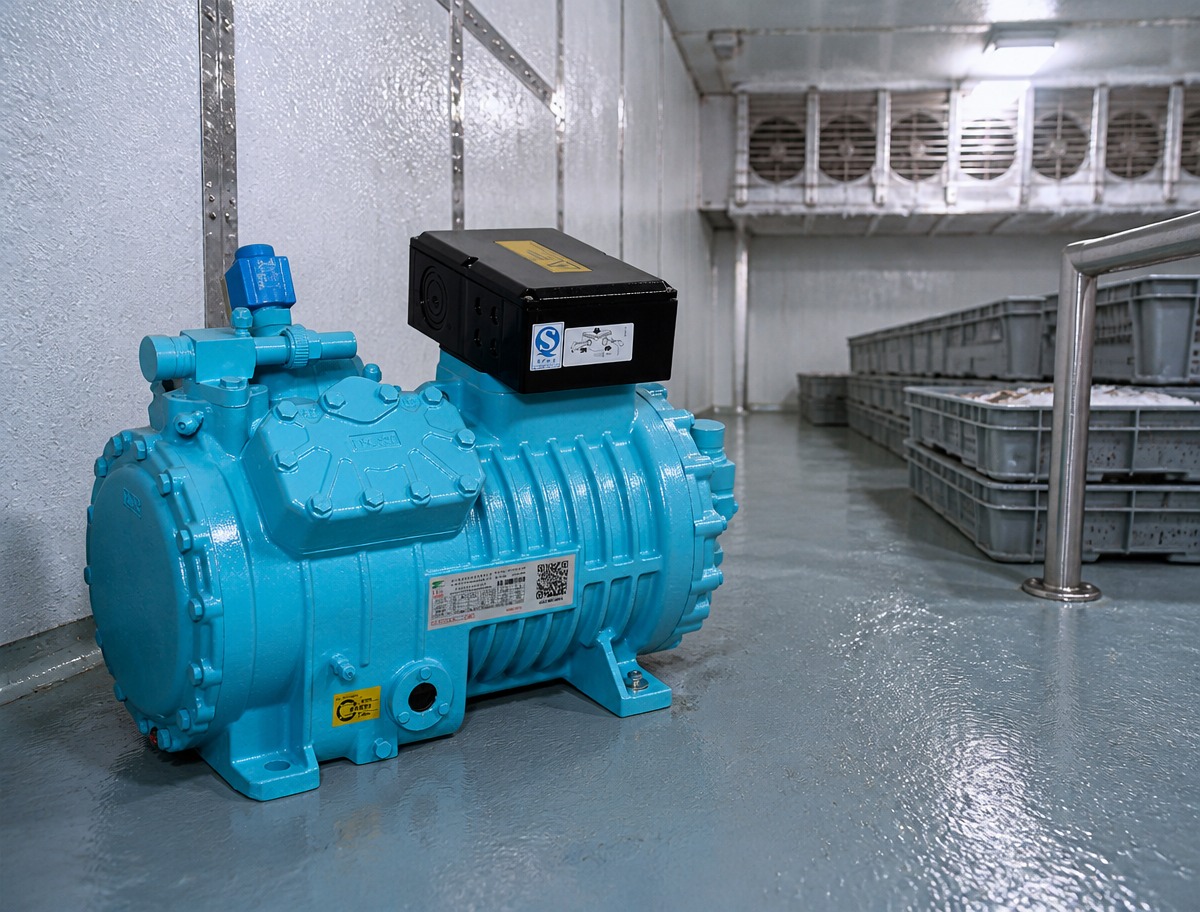

Жижиг хүйтэн агуулах, тэсэлгээний хөлдөөх. Z загварууд нь хөлдөөх, тэсэлгээний хөргөгч, мөс ус үйлдвэрлэх байгууламжид зориулж −25-аас −40 °C хүртэл ууршдаг бөгөөд ачааг буулгах үед 50%/100% буулгах шат нь олон дэлгүүрийн өрөөтэй таарч байна.

Арилжааны хөргөгч. Супермаркетуудын төв тавиурууд, хүнсний боловсруулалтын хөргөлт, нийтийн хоол, түгээлтийн хөргөгч, G загварууд өндөр ууршилттай үед эерэг температуртай ажилладаг.

Эмийн болон лабораторийн хүйтэн сүлжээ. Каталогт эмийн хүйтэн гинжийг энэ хүрээний хувьд тодорхой нэрлэсэн; 2.6 л цэнэгтэй, дуу чимээ багатай, хэсэг ороомогтой хөдөлгүүр нь үйлдвэрийн авсаархан өрөөнүүд болон гулгуурт тохиромжтой.

T-Series L4 хагас герметик поршений компрессорууд нь Хятадын Ангилалын Нийгэмлэгийн (CCS) Төрөл батлах гэрчилгээтэй бөгөөд энэ нь үйлдвэрлэгч нь гэрчилгээжсэн бүтээгдэхүүнийг холбогдох ангиллын дүрмийн дагуу үйлдвэрлэх чадвартай, төрөл нь батлагдсан туршилтыг давсан болохыг далайн салбарын албан ёсны баталгаажуулалт юм.

Гэрчилгээний дэлгэрэнгүй мэдээлэл (сертификатаас, No ZG24PTB00058_01):

Зүйлийн	дэлгэрэнгүй
Гэрчилгээний төрөл	Төрөл батлах гэрчилгээ (型式认可证书)
Гэрчилгээний дугаар	ZG24PTB00058_01
Үйлдвэрлэгч	Жэжян Бриллиант хөргөлтийн тоног төхөөрөмж ХХК (浙江博莱特制冷设备有限公司), Жэжян мужийн Шинчан дүүрэг
Бүтээгдэхүүн	Хөргөлтийн компрессор (хөргөлтийн компрессор), бүтээгдэхүүний код M0001
зориулав	Дотоодын загас агнуурын хөлөг онгоцууд / далайд явдаг загас агнуурын хөлөг онгоцууд
Батлагдсан стандартууд	1. CCS-ийн далайд явдаг ган загас агнуурын хөлөг онгоц барих дүрэм (2021) ба нэмэлт өөрчлөлтүүд, 5-р хэсэг, 2-р бүлэг · 2. Далайд явдаг загас агнуурын хөлөг онгоцонд хууль ёсны хяналт шалгалт хийх техникийн дүрэм (2019), 7-р бүлэг, 2-р бүлэг · 3. Техникийн хяналтын техникийн хяналтын дүрэм. Загас агнуурын хөлөг онгоц (2019), 7-р бүлэг, 2-р бүлэг
Эрх мэдэл олгох	CCS Жэжян дахь салбар (中国船级社浙江分社)
Гаргасан огноо	2024 оны аравдугаар сарын 29
хүртэл хүчинтэй	2029 оны аравдугаар сарын 28
Зөвшөөрөгдсөн зураг №.	ZG24PPP20185
Баталгаажуулах туршилтын тайлан	XSBC-CCS-2024001 (2024-09-10, үйлдвэрлэгчийн лаборатори); FXP20240565 / 0566 / 0567 / 0568 / 0570 (2024-09-11, Нинбо бүтээгдэхүүн, хүнсний чанарын хяналтын академи / Нинбо шилэн хяналтын хүрээлэн)
Хамрах хүрээний M4 загварууд	BTF4VCS-6.3ZE, BTF4TCS-8.3ZE, BTF4PCS-10.3ZE, BTF4NCS-12.3ZE, BTF4VCS-10.3GE, BTF4TCS-12.3GE, BTF4PCS-12.3GE, BTF4PCS-15.0.3GESS

Зөвшөөрөл нь худалдан авагчийн хувьд юу гэсэн үг вэ. Төрөл баталсны дараа үйлдвэрлэлийн нэгж бүрийг батлагдсан бүтээгдэхүүний хяналтын схемийн дагуу CCS-ийн маркшейдер шалгадаг; Нийгэмлэг нь хангалттай шалгалт хийсний дараа тухайн машинд Далайн бүтээгдэхүүний гэрчилгээ олгодог. Энэхүү гэрчилгээ нь үйлдвэрийн асбестгүй мэдэгдлийг (Нийгэмлэгээр хянуулсан) бүртгэж, засвар үйлчилгээний нөхцлийг тодорхойлдог: үндсэн шинж чанарт нөлөөлж буй дизайн, материал эсвэл үйлдвэрлэлийн өөрчлөлтийг дахин батлах ёстой; үйлдвэрийн чанарын удирдлагын тогтолцоо үр дүнтэй, тууштай байх ёстой; Нийгэмлэг нь үйлдвэрлэлийн үйл явцад гэнэтийн аудит хийж болох бөгөөд жилийн хугацаа дуусахаас өмнө болон жилийн дараа гурван сарын дотор тогтмол аудит хийж болно.

Хамрах хүрээний тэмдэглэл. Зөвшөөрөгдсөн бүтээгдэхүүн нь хөргөлтийн компрессор өөрөө юм - ууршуулагч, конденсатор, хяналтын хайрцаг нь зөвшөөрлийн нэг хэсэг биш юм. Гэрчилгээний хуулбар нь зөвхөн Нийгэмлэгийн тамгатай хүчинтэй байх ба цаасан болон цахим гэрчилгээ нь нэг бүтэн бөгөөд хамт ашиглагдах ёстой.

Усан онгоцны төслүүдийн хувьд Далайн бүтээгдэхүүний гэрчилгээ авах хүсэлт гаргахдаа гэрчилгээний дугаар болон зорилтот загварыг өгөх; Манай баг үйлдвэрт CCS хэмжигчийг шалгах ажлын явцыг дэмждэг.

Өмнөх:

Дараачийн:
